Gebruikershandleiding
VEEGCASSETTE
SWD40
|
SWD45
|
SWD60
Artikel 9000117 | Version 1.9 | 2025-04-07
Originele gebruiksaanwijzing

Voorwoord

Beste klant, Fijn dat u uw keus op een product van engcon hebt laten vallen.engcon is marktleider op het gebied van werktuigen voor graafmachines. Wij staan voor innovatie, kennis en ervaring en ontwikkelen onze producten met het focus op de behoeften van de klant. Bezoek onze website voor contactinformatie en ons overige productaanbod.www.engcon.com
Inhoudsopgave
1. Inleiding
1.1. Algemeen
1.2. Verschroten en recycling
1.3. Garantie
1.4. Technische ondersteuning en reserveonderdelen
1.5. Productverklaring
2. Veiligheid
2.1. Algemeen
3. Constructie en werking
3.1. Algemeen
3.2. Uitrusting
4. Installatie
4.1. Identificatie
4.2. Aankoppelen en loskoppeling
4.3. Afsluitende maatregelen
5. Bediening
5.1. Voor en tijdens het gebruik
5.2. Vegen met opvangbak
6. Onderhoud
6.1. Algemeen
6.2. Dagelijks onderhoud
6.3. Borstels en bescherming vervangen

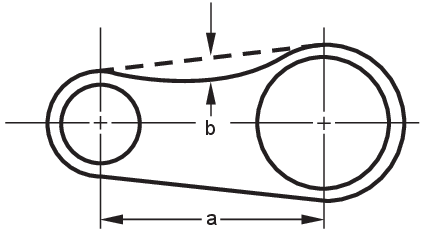

6.4. Controle van kettingspanning
6.5. Speciaal onderhoud
6.6. Om de 40 uur smeren
6.7. Instelling snelkoppelingen SWD40
6.8. Aanhaalmoment
7. Stickers
7.1. Waarschuwingsstickers
8. Technische gegevens
8.1. Veegcassette
9. Woordenlijst
9.1. Benamingen
9.2. Afkortingen

1. Inleiding

1.1. Algemeen

Deze gebruikershandleiding bevat belangrijke informatie over de functies en eigenschappen van uw product en hoe u het op de beste manier gebruikt. Voordat u het product gebruikt is het van belang dat u de inhoud van deze gebruikershandleiding hebt gelezen en begrepen, waarbij vooral de hoofdstukken met betrekking tot veiligheid.Behalve deze gebruiksaanwijzing dient u de geldende veiligheidsinformatie voor de van toepassing zijnde basismachine, en eventuele overige uitrusting te hebben gelezen en begrepen. Deze gebruikershandleiding omvat een aantal supplementen met een meer uitgebreide beschrijving voor installatie, montage, gebruik en onderhoud met betrekking tot besturingssystemen en speciale modificaties voor het aan u geleverde product.Informatie, afbeeldingen en specificaties zijn gebaseerd op de productinformatie die toegankelijk was bij het ter perse gaan van deze gebruikershandleiding. Afbeeldingen en illustraties in deze gebruikershandleiding zijn typevoorbeelden en niet bedoeld als exacte afbeeldingen van de verschillende onderdelen van het product. Wij behouden ons het recht voor om wijzigingen aan te brengen zonder voorafgaande kennisgeving.Bewaar deze gebruikershandleiding altijd samen met eventuele overige aanvullende informatie op een veilige plaats zodat deze altijd bij de hand is.

1.2. Verschroten en recycling

engcon streeft voortdurend naar een vermindering van invloed op het milieu. 99% van onze producten bestaat uit recyclebaar materiaal. Alle montage- en servicewerkzaamheden dienen te worden verricht conform wetgeving en bepalingen op het gebied van milieu, gezondheidszorg en arbeidsbescherming. Hierbij inbegrepen alle werkzaamheden, hantering, opslag en verwerking van overgebleven materiaal. Teneinde verontreiniging van bodem en water te vermijden, moet morsen worden vermeden. Indien dit toch gebeurt, moet gemorst materiaal worden verwijderd.Gevaarlijk afval alleen mag worden gehanteerd door hiertoe bevoegde personen. Al eventueel afval dient te worden verwerkt conform geldende wetten en bepalingen:
- Metaal en kunststof moeten worden gerecycled.
- Hydraulische slangen worden meestal voor energieterugwinning bewaard (sorteren als gevaarlijk afval).
- Olie en vet wordt meestal voor energieterugwinning bewaard (sorteren als gevaarlijk afval).
- Elektronische onderdelen worden als materiaal gerecycled (sorteren als gevaarlijk afval).
- Verpakkingsmateriaal sorteren voor recycling van materiaal.
- Papier sorteren voor recycling van materiaal.
In geval van twijfel dient de voor het milieu verantwoordelijke persoon bij engcon te worden geraadpleegd.

1.3. Garantie

Dit product is ontworpen, gedimensioneerd en gefabriceerd door engcon. Modificatie, wijziging of ombouw van dit werktuig waardoor het niet meer aan de specificaties van de fabrikant voldoet, is niet toegestaan. Voor vervanging van componenten of reparaties, neem contact op met een erkende werkplaats. Garantie: 1 jaar onder voorwaarde dat het werktuig niet aan overmatig geweld is blootgesteld, of op andere niet normale wijze is behandeld.

1.4. Technische ondersteuning en reserveonderdelen

Bij www.engcon.com vindt u alle contactgegevens voor ondersteuning en reserveonderdelen.

1.5. Productverklaring

1.5.1. EU-Verklaring van overeenstemming

Naam van de fabrikant:
engcon Nordic AB
Adres:
Box 111, SE-833 22 Strömsund, ZWEDEN
Telefoon:
+ 46 670 178 00
E-mail:
info@engcon.se
engcon verklaart hierbij dat het onderstaande is vervaardigd in overeenstemming met de Machinerichtlijn 2006/42/EU.
Typeaanduiding:
Art.nr.:
Serienummer:
Max. hijspunt:
Max. hydr. druk:
Datum:
Overig:
De volgende normen en regelgevende richtlijnen zijn ook toegepast en het product voldoet derhalve aan de eisen voor CE-markering.
- SS-EN ISO 12100:2010, SS-EN SS-EN 474-1:2022 och SS-EN 474-5:2022
dold textDeze verklaring, alsmede alle door engcon gestelde garanties zullen niet langer gelden indien andere dan originele reserveonderdelen van engcon worden gebruikt, en indien er wijzigingen of andere modificaties hebben plaats gevonden zonder toestemming van engcon.
Osynlig fras
Krister Blomgren - Gemachtigde vertegenwoordiger, engcon Nordic AB
Osynlig fras
Bevoegde persoon voor samenstelling van de technische documentatie:Fredrik Jonsson, hoofd afdeling constructie, engcon AB

2. Veiligheid

2.1. Algemeen

Het is van belang dat u alle waarschuwingsteksten hebt gelezen en begrepen voordat u een aanvang neemt met de montage/het gebruik van het product en eventuele toebehorende accessoires. Deze waarschuwingsteksten wijzen op potentiële risico's en hoe deze kunnen worden vermeden. In deze gebruiksaanwijzing gebruiken we onderstaande waarschuwingsniveaus:
Gevaar
Geeft aan dat er een ongeval zal plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel of ongeval met dodelijke afloop.
Waarschuwing
Geeft aan dat er een ongeval kan plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel of ongeval met dodelijke afloop.
Voorzichtig
Geeft aan dat er een ongeval zal plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel.
Belangrijk
Geeft aan dat er een ongeval kan plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op schade aan eigendom, werkproces of omgeving.
Opmerkingen
Extra informatie die de uitvoering of het begrip voor bepaald werk kunnen vereenvoudigen.

3. Constructie en werking

3.1. Algemeen

De afneembare veegcassette van engcon haakt op eenvoudige wijze vast in de QSD/QSM-gereedschapsbevestiging. De veegcassette is bedoeld voor het reinigen van voorwerpen die zijn bedekt met grond, zand, sneeuw of iets dergelijks. Bijvoorbeeld kabels en buizen. De veegcassette is ook bedoeld voor het schoonvegen van bijvoorbeeld wandel- en fietspaden, oversteekplaatsen, wissels en grasmatten.
Gevaar
De grenzen voor kantelbelasting mogen niet worden overschreden. Het gewicht van het product en de extra reikwijdte kunnen de stabiliteit nadelig beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom.

3.2. Uitrusting

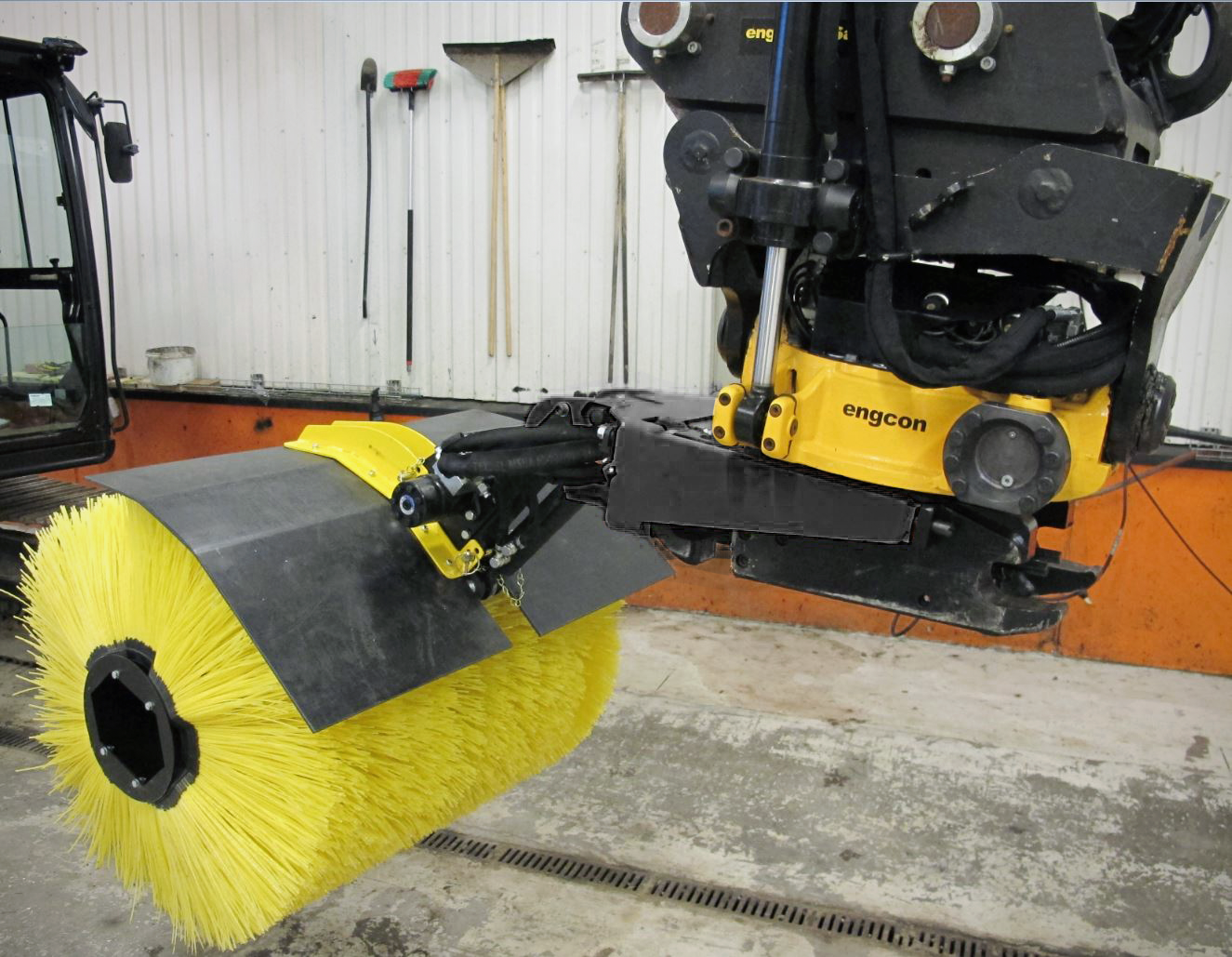

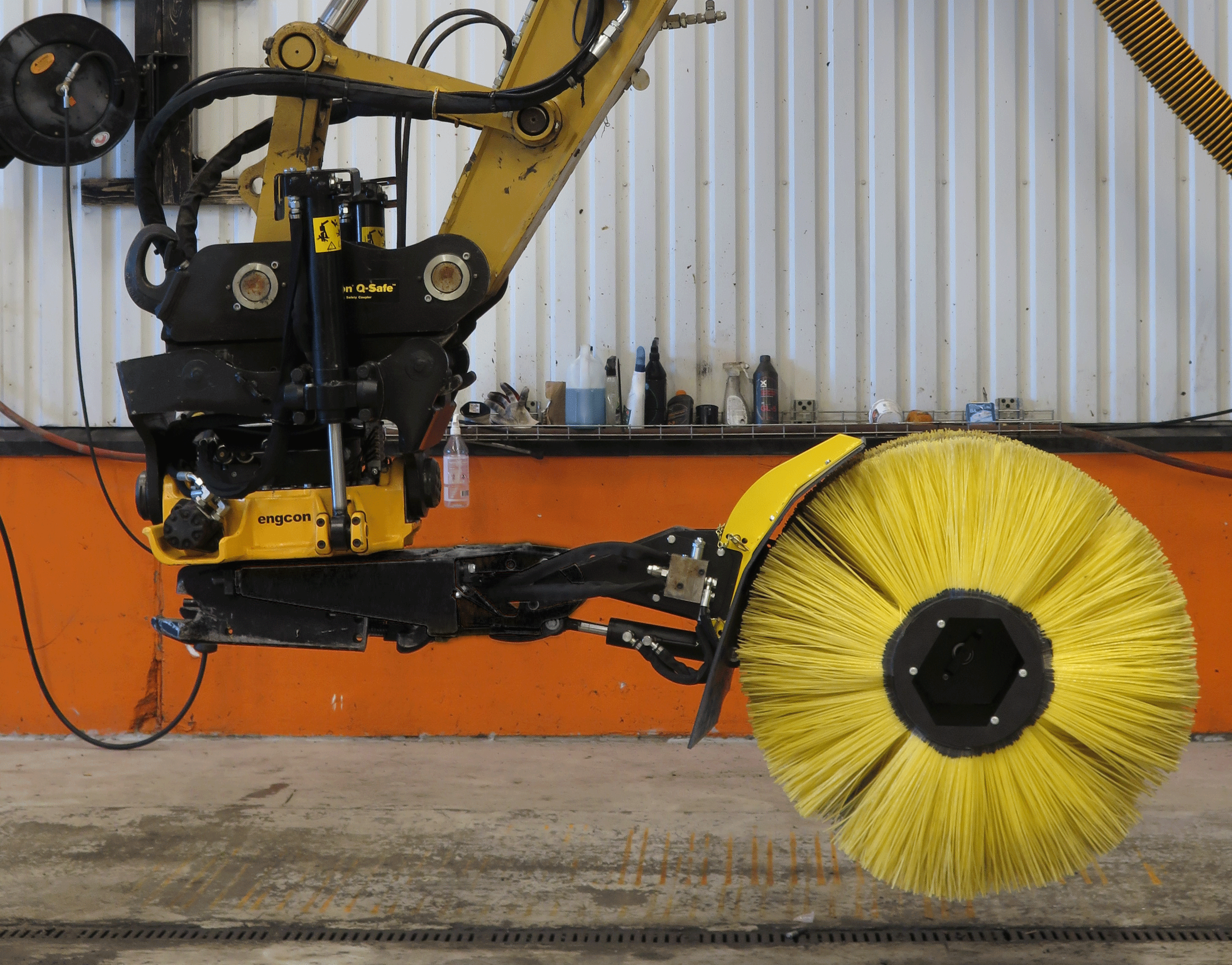

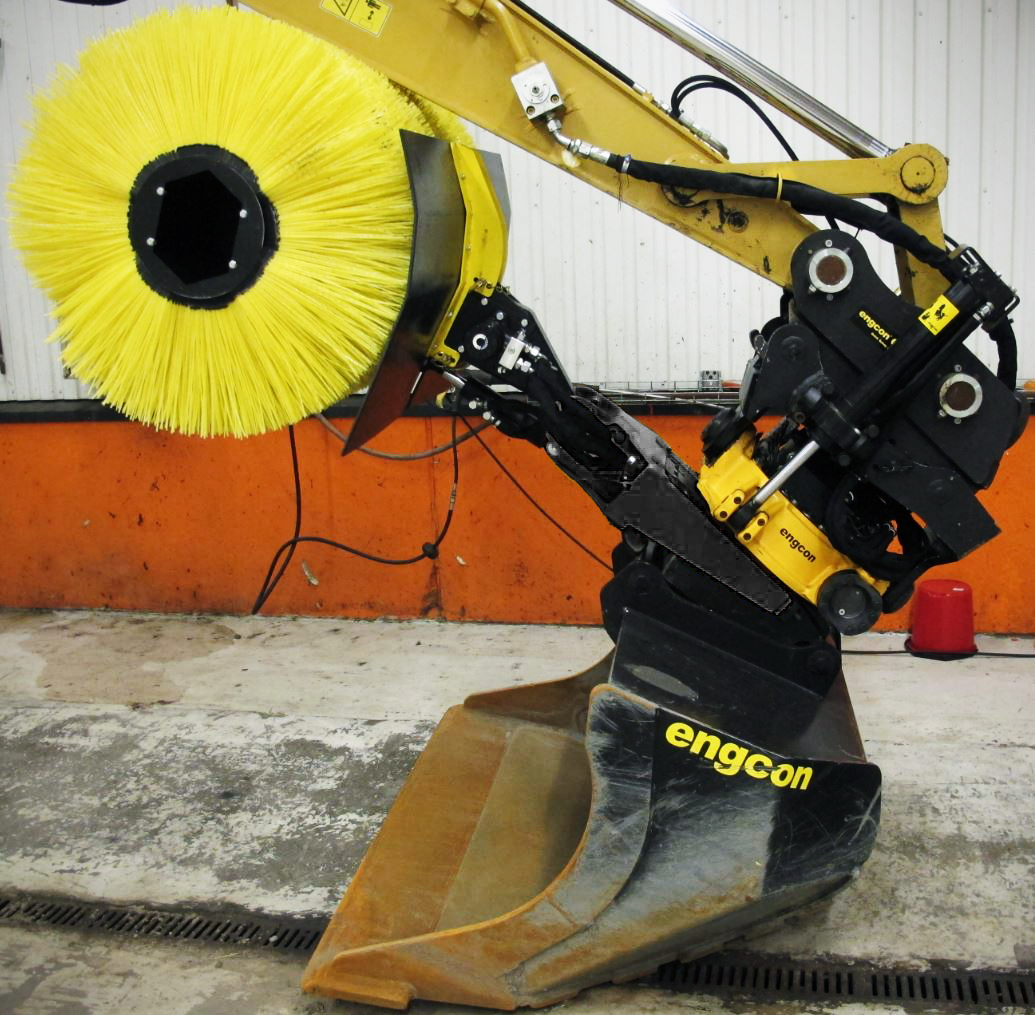

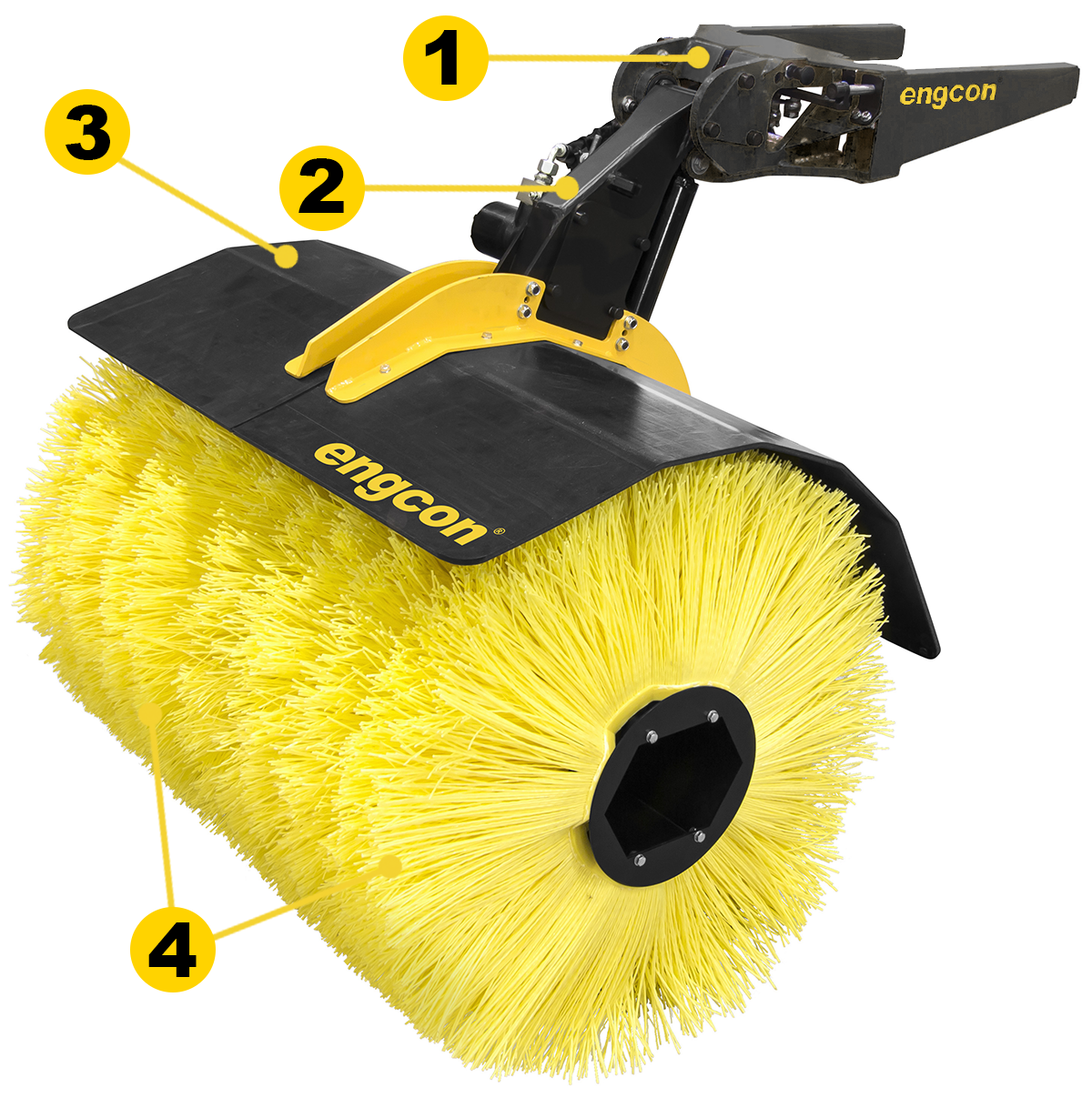

De veegcassette bestaat uit een cassette met een veegarm. Op de veegarm zitten twee borstels die zijn vastgezet met een snelvergrendeling. De borstels zijn verschillende afmetingen verkrijgbaar. Boven de veegborstels zit een beveiliging.
Pos.
Benaming
1
Cassette
2
Veegarm
3
Bescherming
4
Borstels

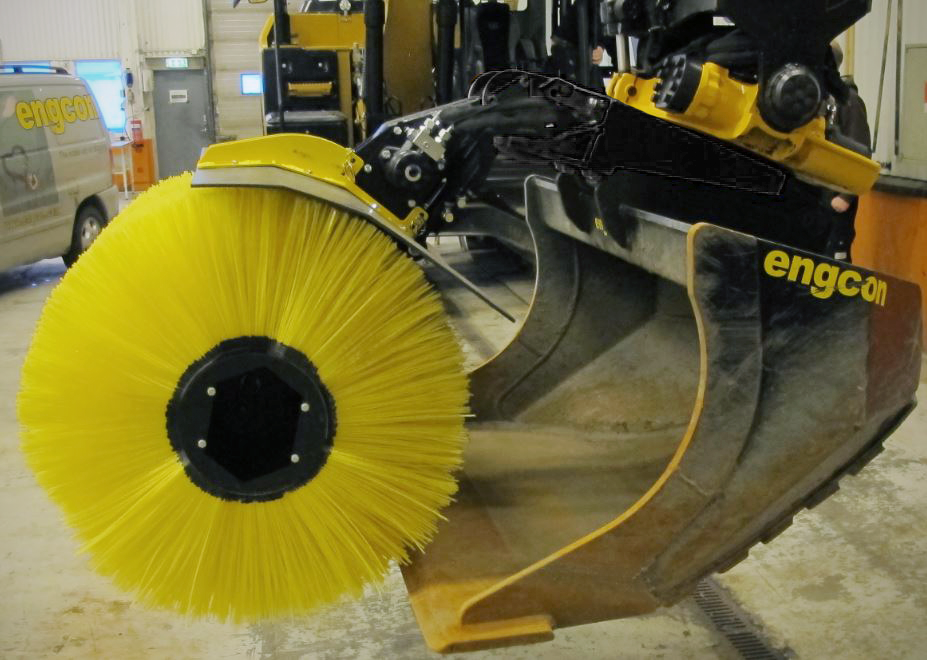

Afbeelding1.

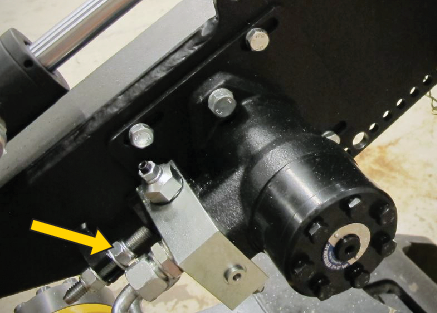

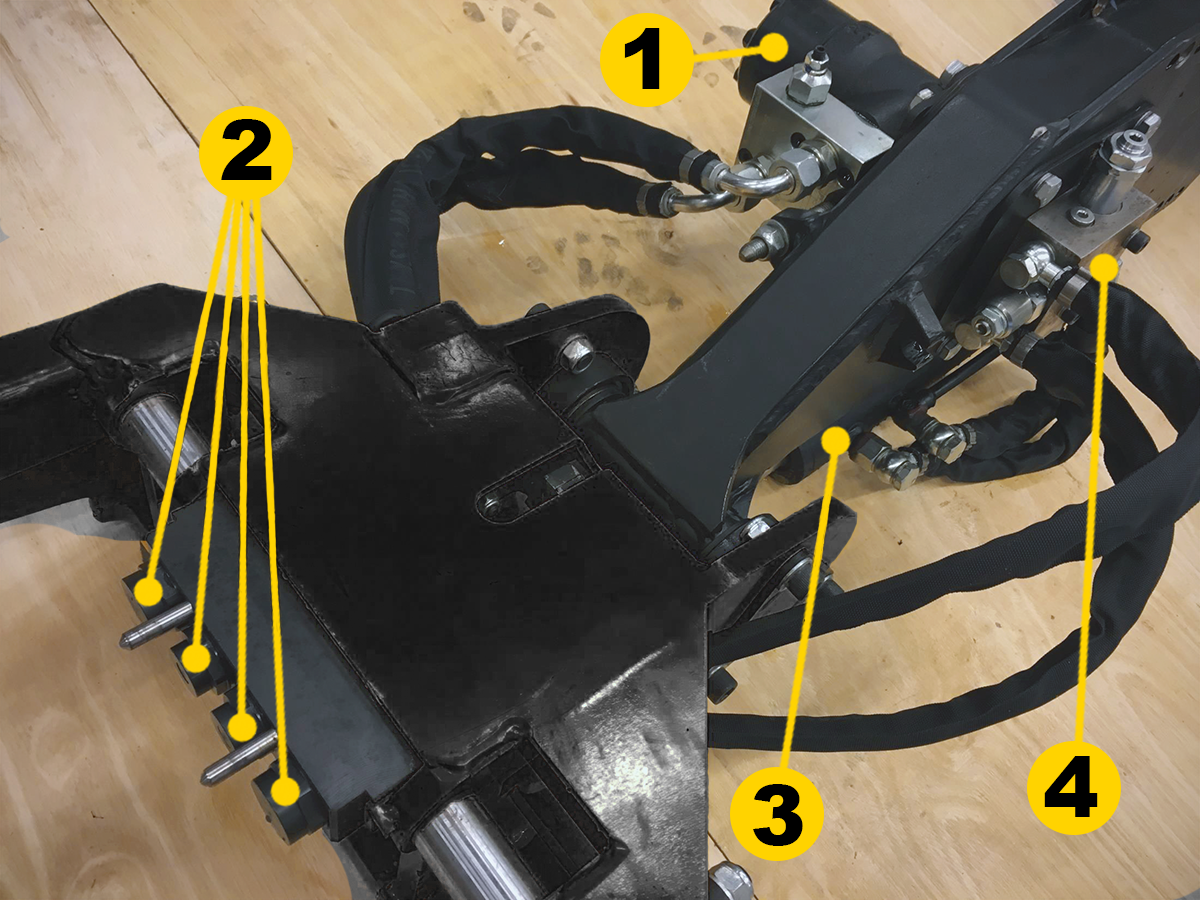

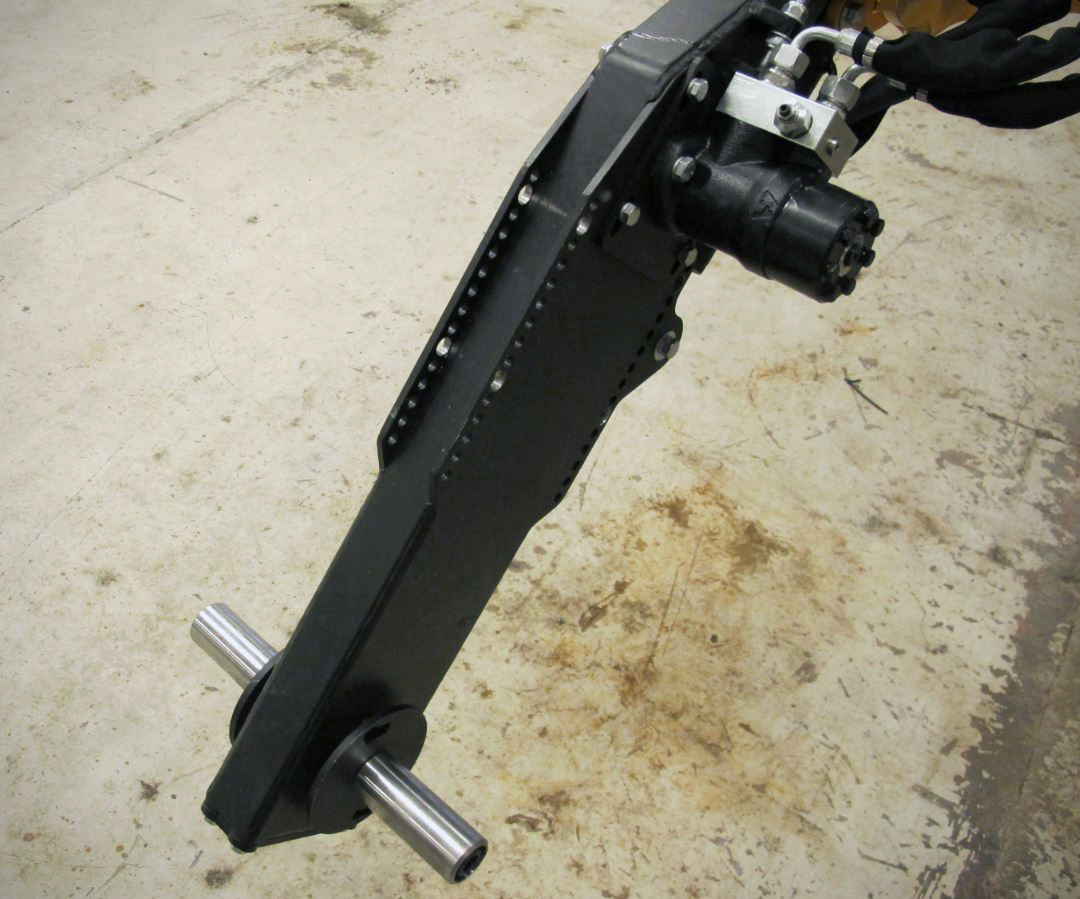

Op de veegarm zit een hydraulische cilinder voor het verhogen en het verlagen van de arm, een hydraulische motor voor de aandrijving van de borstels en een klephuis voor het vasthouden van de lading neerwaarts en overstroom opwaarts.
Pos.
Benaming
1
Hydraulische motor
2
Snelkoppelingen
3
Hydraulische cilinder
4
Klephuis
Afbeelding2.
De veegcassette is via een gereedschapsbevestiging aan de basismachine gekoppeld en wordt aangesloten op het hydraulische systeem van de basismachine.

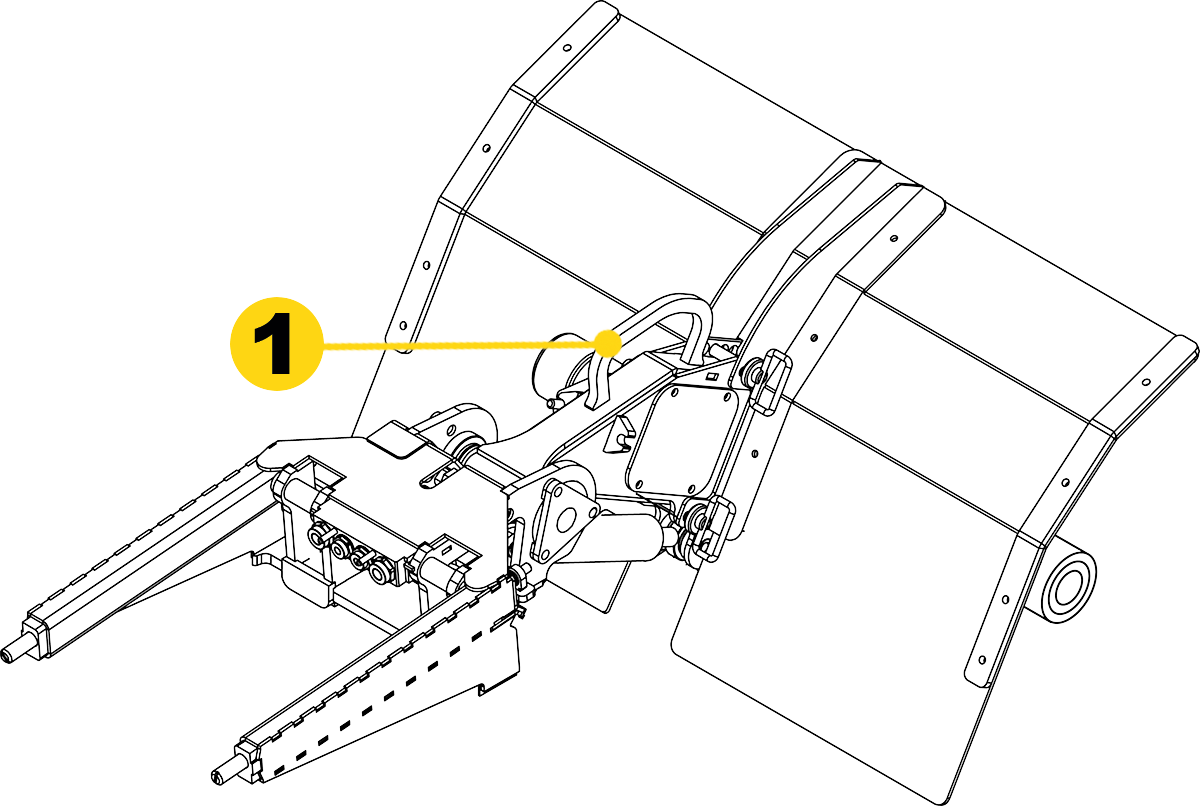

De veegcassette is voorzien van een hijsoog voor het optillen van de veegcassette.
Pos.
Benaming
1
Hijsoog
Afbeelding3.

3.2.1. Steunpoten

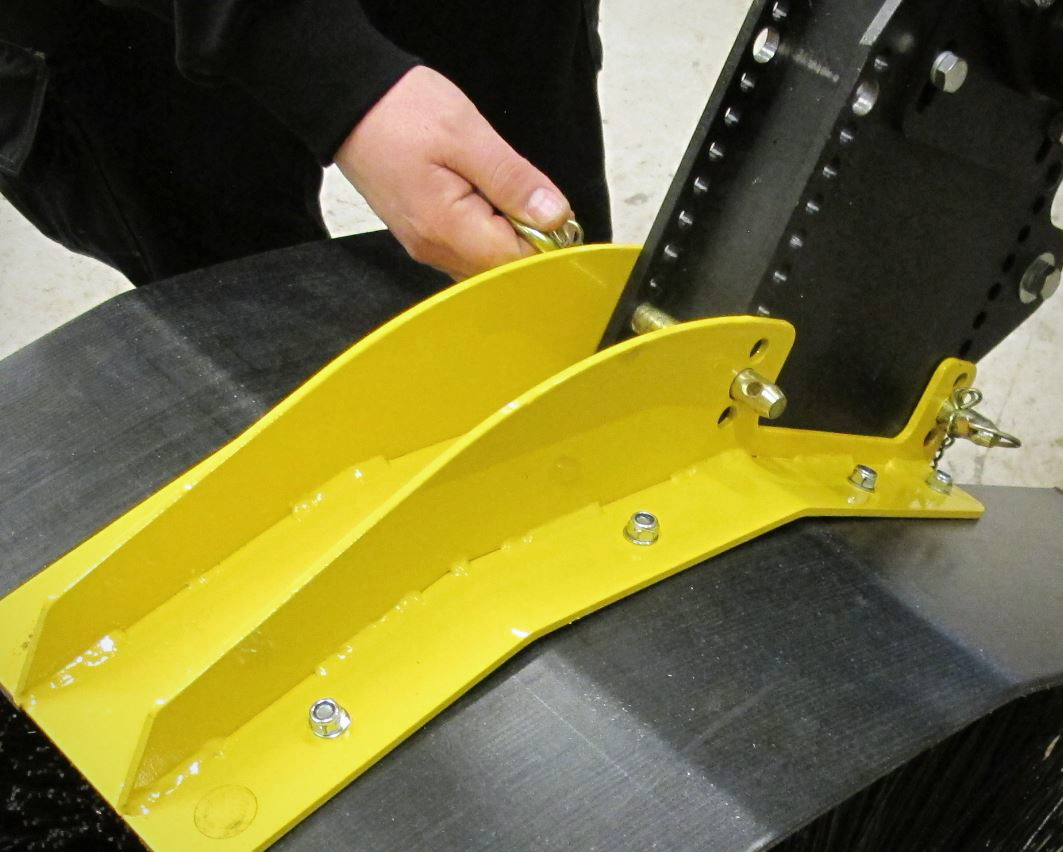

De veegcasette is uitgerust met neerklapbare steunbenen die kunnen worden gebruikt wanneer de cassette moet worden neergezet.

4. Installatie

Voordat u met de montage een aanvang neemt, is het van belang om de noodzakelijke supplementaire informatie door te nemen. Bij levering is uw product en deze supplementaire documentatie zoveel mogelijk aan uw basismachine aangepast.
Waarschuwing
Probeer de maximumcapaciteit van de uitrusting nooit te veranderen door modificaties die niet zijn goedgekeurd door de leverancier. Risico op persoonlijk letsel en schade aan eigendom.
Waarschuwing
In geval van twijfel wat betreft kennis, uitrusting of werk ten aanzien van veiligheidsdetails, neem contact op met de dealer of engcon Nordic AB. Incorrecte montage kan de veiligheid in gevaar brengen.
Waarschuwing
Lassen is niet toegestaan. Dit kan de veiligheid negatief beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom. Voor laswerk, raadpleeg uw dealer of engcon Nordic AB.
Belangrijk
Waarborg vóór montering de mengbaarheid ten opzichte van de hydraulische olie van de basismachine. In geval van de geringste twijfel, raadpleeg de leverancier voor de smeermiddelen. Een onjuist mengsel kan beschadigingen aan de hydraulische componenten veroorzaken.

4.1. Identificatie

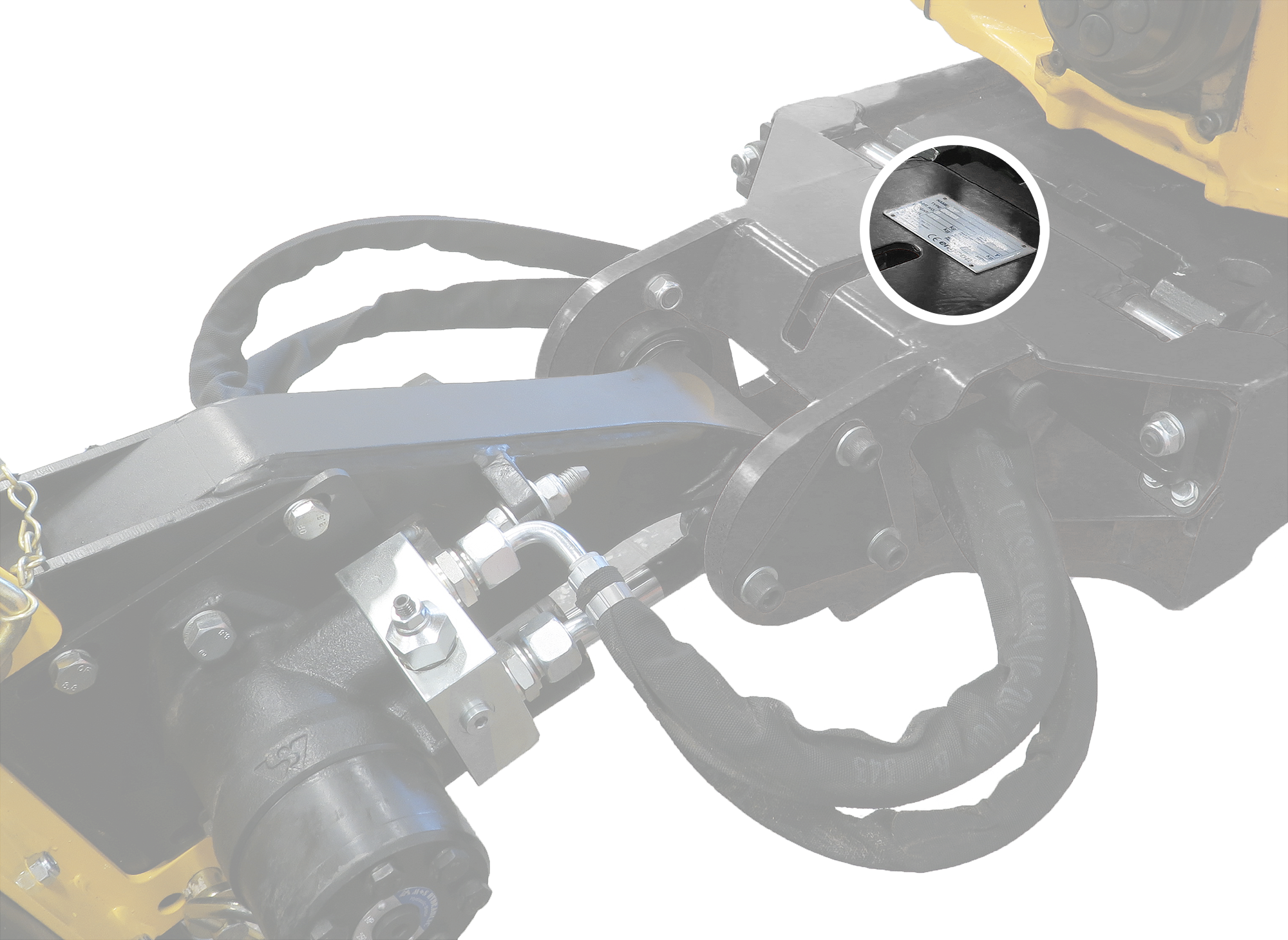

Controleer of het typeplaatje op uw product overeenkomt met de informatie conform "EG-Verklaring van overeenstemming". In geval van afwijkingen dient u uw leverancier te raadplegen voordat met de montage een aanvang wordt genomen.
Gegevens op typeplaatje:
Typeaanduiding
Artikelnummer
Serienummer
Bouwjaar
Gewicht
Max. hydraulische druk

4.2. Aankoppelen en loskoppeling

Dit hoofdstuk bevat informatie over het los- en aankoppelen van het product.
Waarschuwing
Kijk goed in welke richting de veegborstels draaien wanneer ze bediend worden via het hydraulische systeem van de basismachine. Risico op persoonlijk letsel en beschadiging van eigendom.
Waarschuwing
Zorg ervoor dat er zich geen personen binnen de gevarenzone van de basismachine bevinden tijdens bediening en/of het werken van/met het werktuig. Risico op persoonlijk letsel.
Waarschuwing
Het hydraulische systeem moet drukloos worden gemaakt voordat met werkzaamheden in het systeem een aanvang wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.
Waarschuwing
Let vooral op de beweegbare details. Onoplettendheid kan beknellingsschade veroorzaken. Risico op persoonlijk letsel.
Belangrijk
Deze veegcassette mag niet worden aangesloten op een basismachine met een hydraulische doorstroom die hoger is dan 60 l/min. Risico op schade aan eigendommen.

4.2.1. Aankoppelen

1. Verwijder de afdekkap. Controleer of koppelingen en contactvlakken vrij zijn van verontreinigingen.

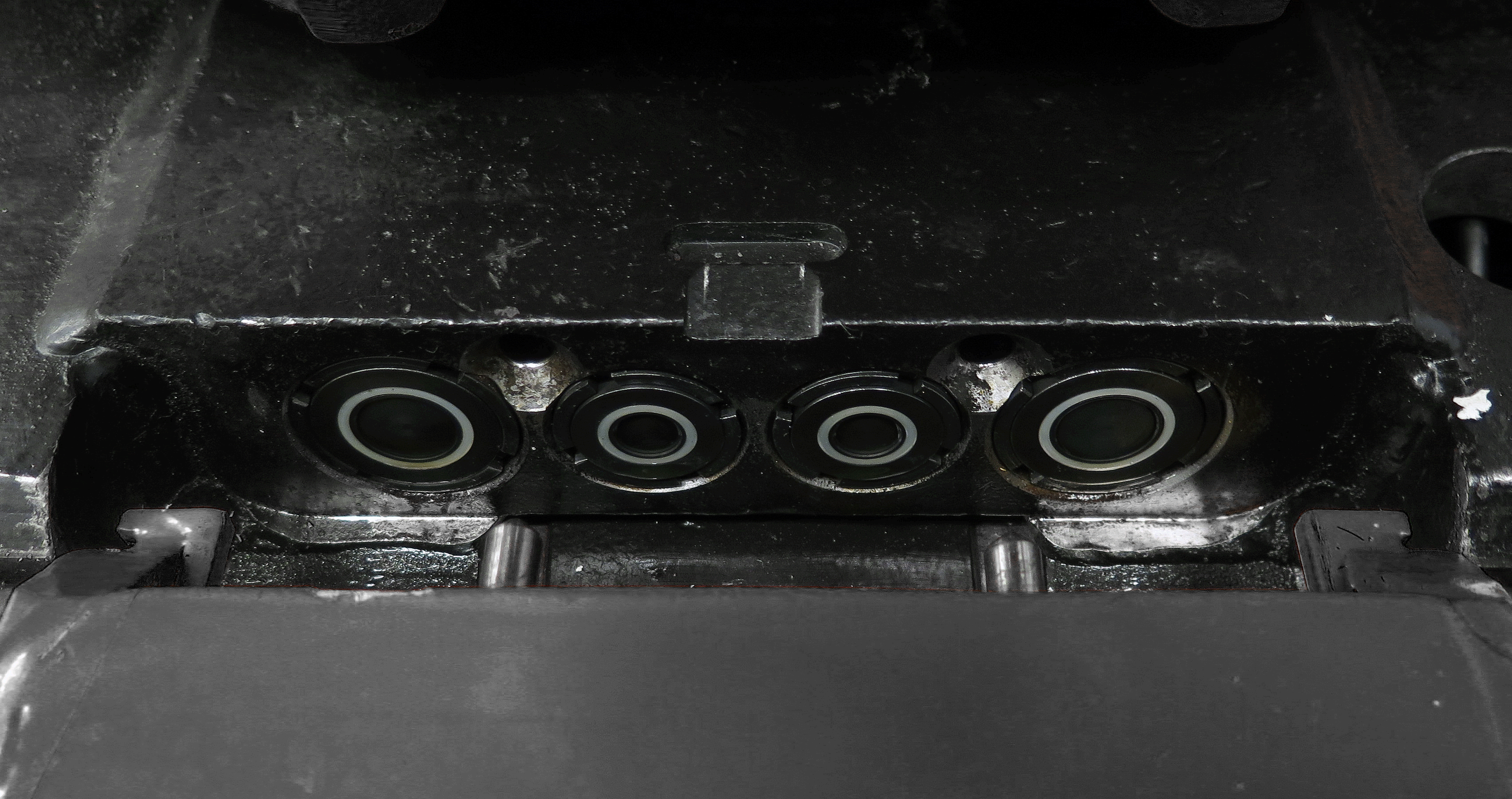

2. Zorg ervoor dat het blok en de vergrendelspieën zich in teruggetrokken vergrendelde positie bevinden.
3. Haak de veegcassette met de veegborstels vast aan de cabine.
Belangrijk

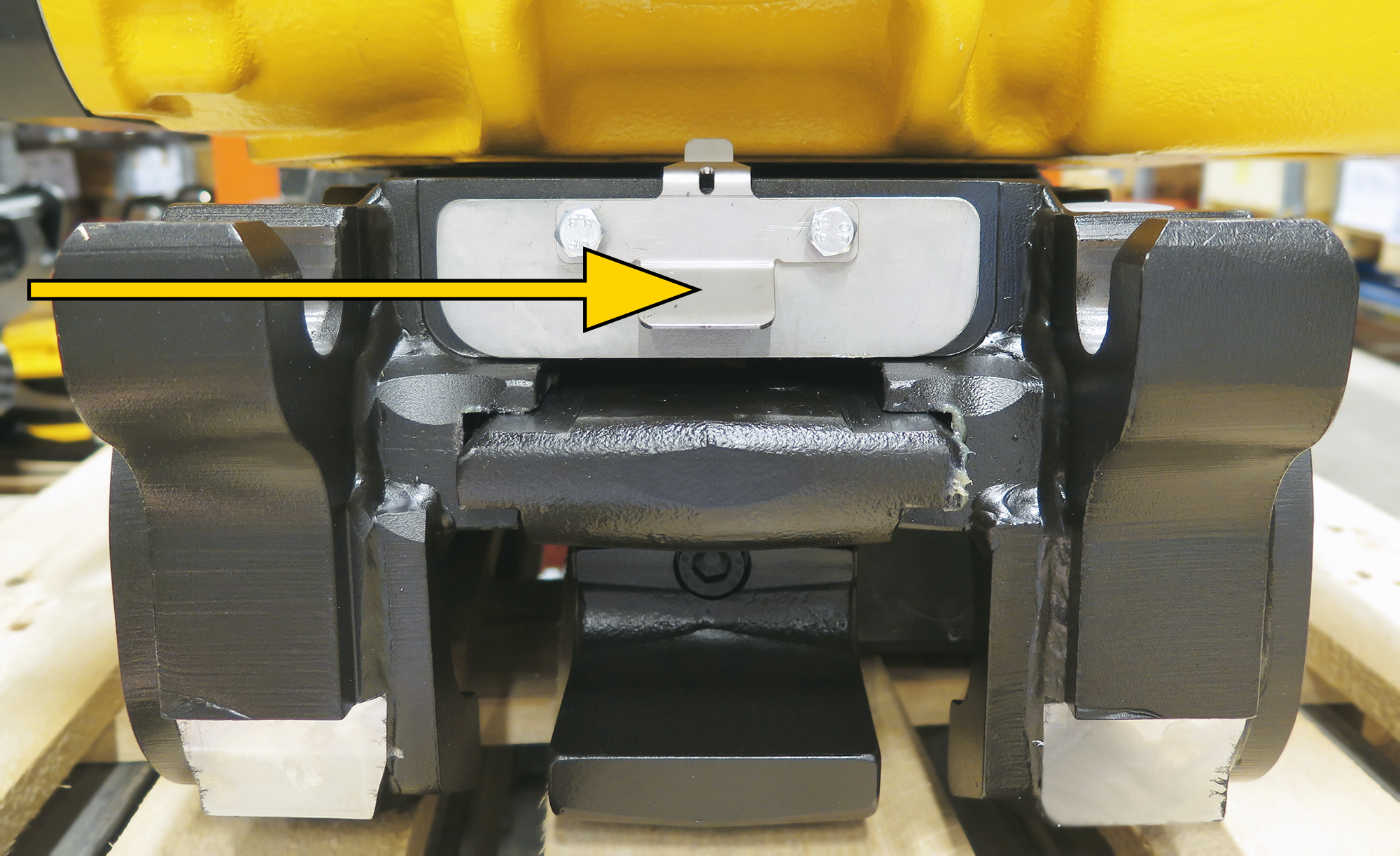

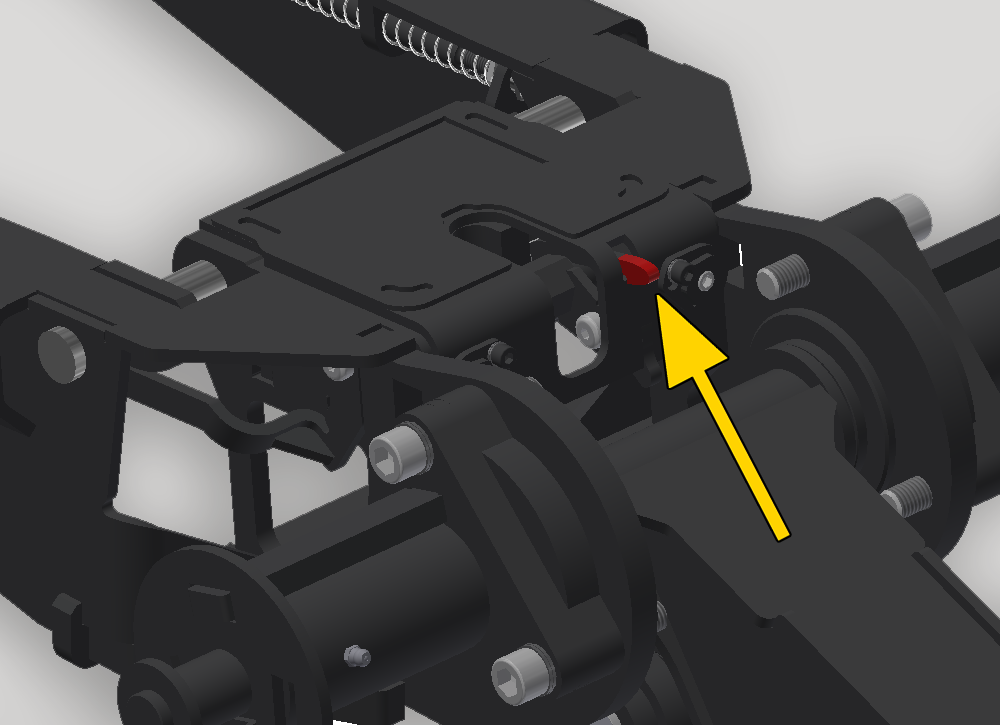

Controleer of het mechanisme open staat en of de rode haak op de SWD40 zichtbaar is tijdens het aan- en loskoppelen.
4. Hef de veegcassette met de basismachine omhoog, zodat de cassette vrij hangt.
Belangrijk
Maak alle functies van de basismachine drukvrij op een hiertoe geschikte wijze.

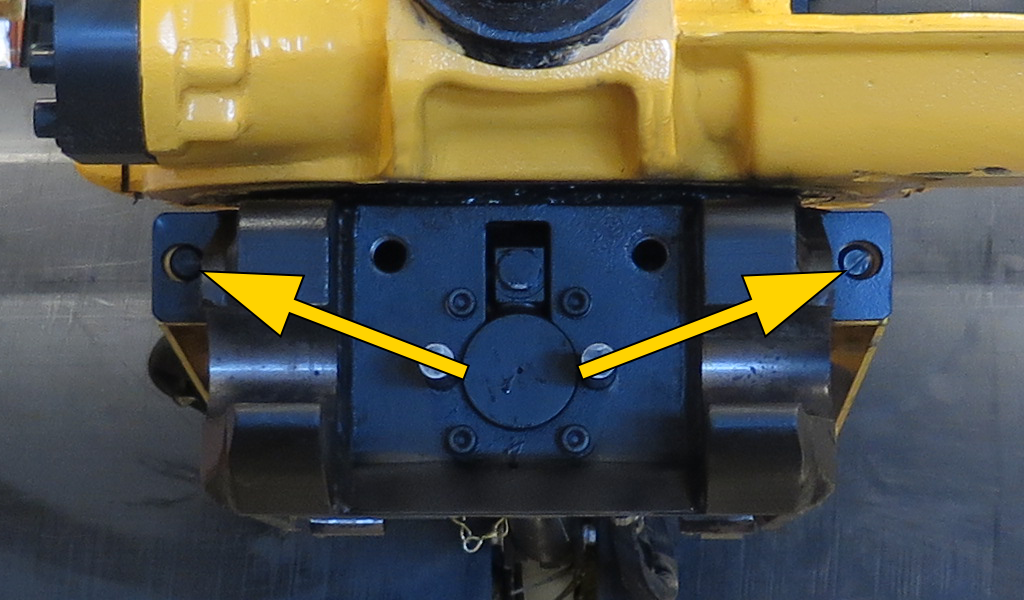

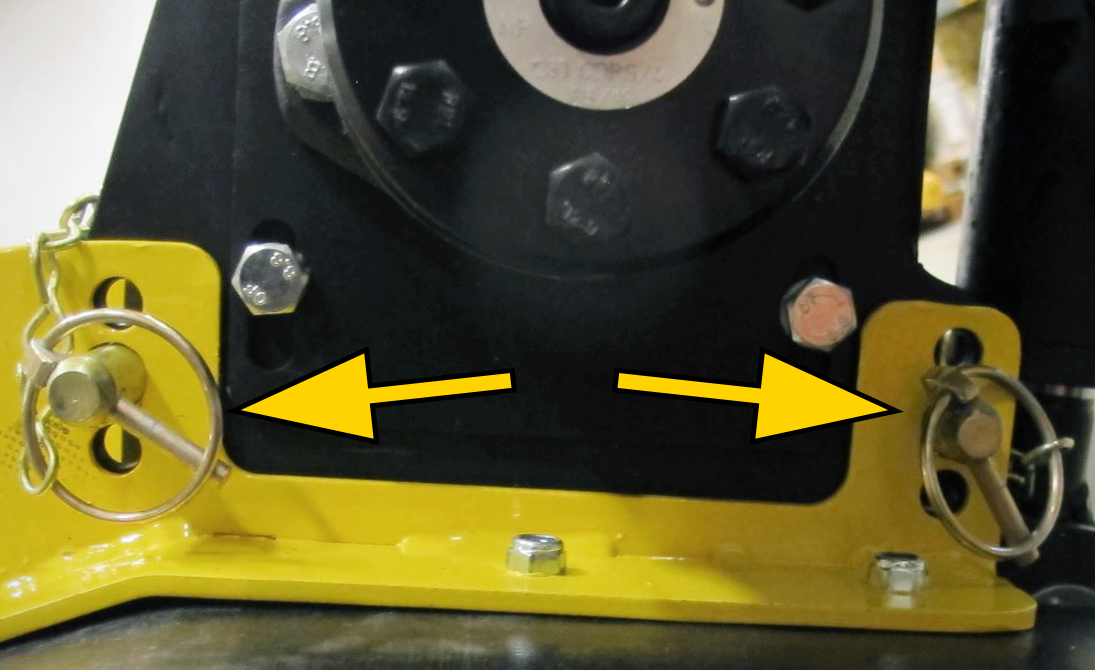

5. Zorg ervoor dat de gaten voor de vergrendelspieën op één lijn liggen.
6. (SWD45, SWD60)
A: Trek de vergrendelpen naar buiten.
B: Draai de moer van de excentrische vergrendeling naar u toe. Als er zware weerstand is, controleer dan punt 5.
6. (SWD40)
A: Duw de rode haak omhoog.
B: Draai de moer van de excentrische vergrendeling naar u toe. Als er zware weerstand is, controleer dan punt 5.
7. (SWD45, SWD60)

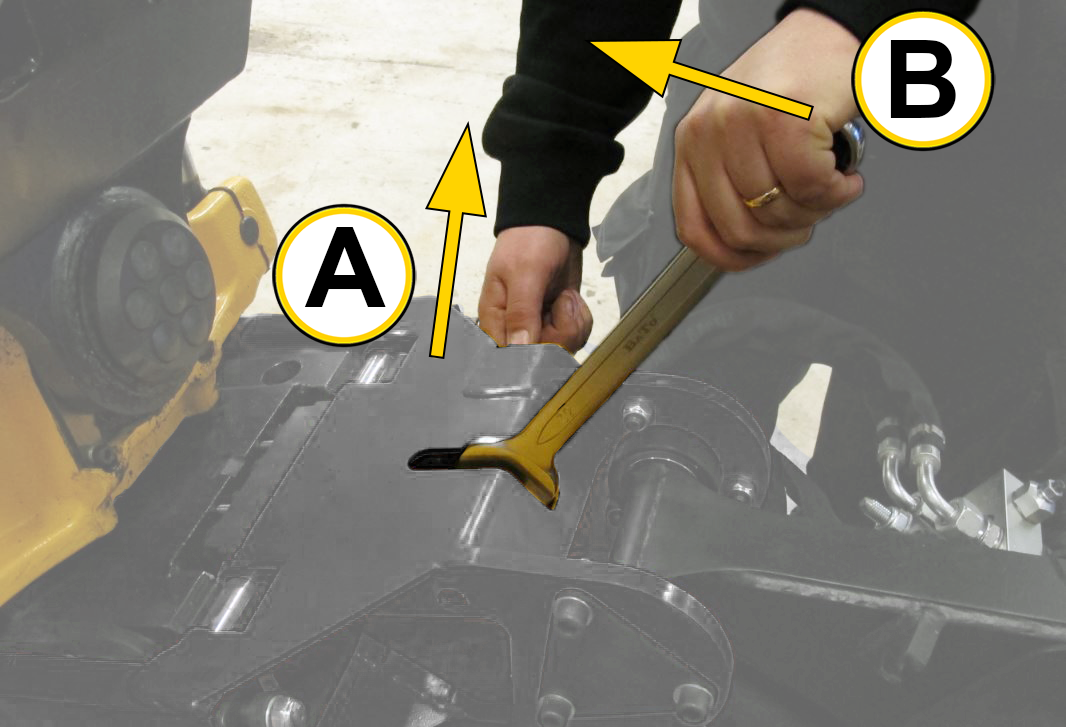

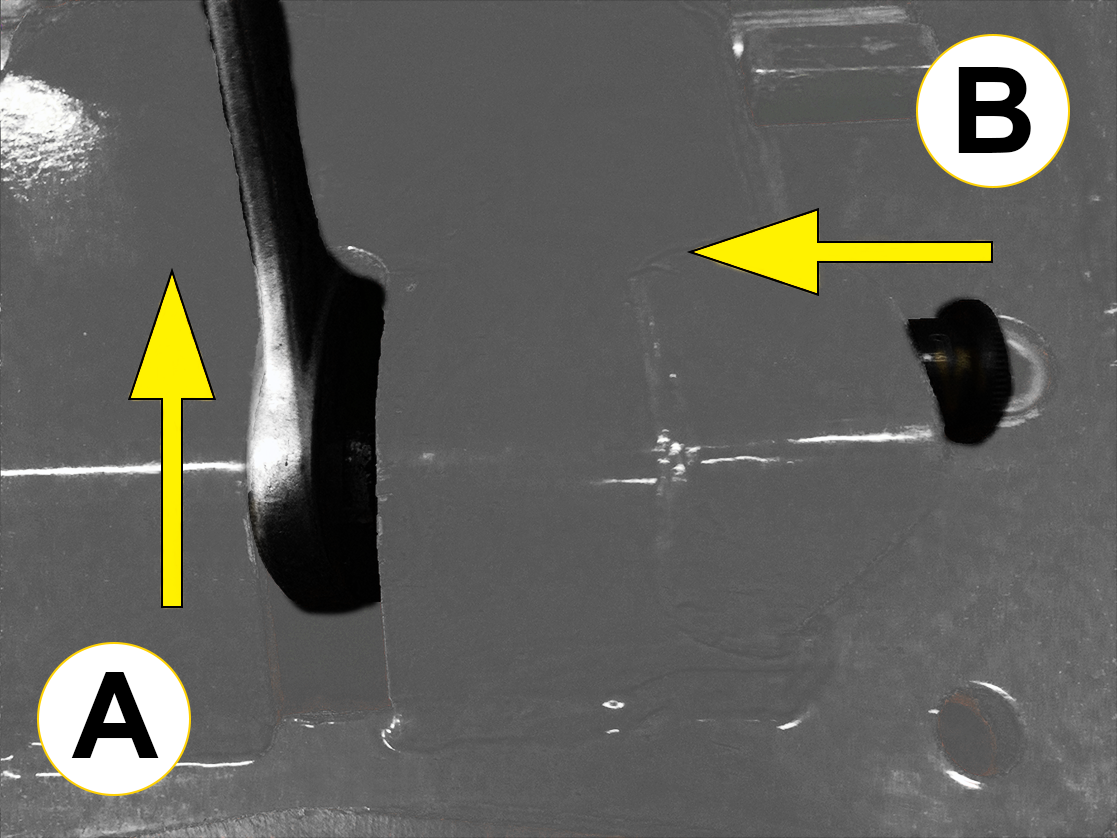

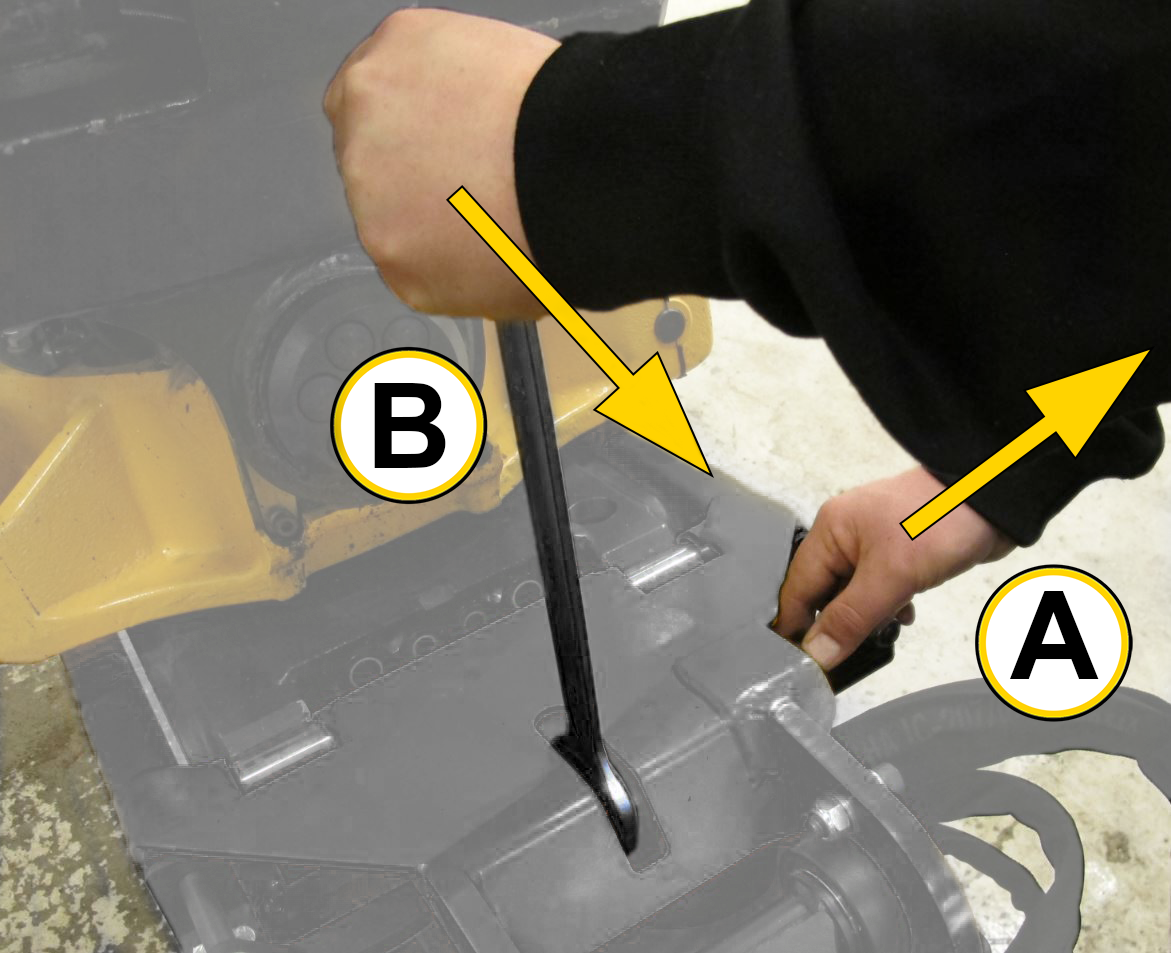

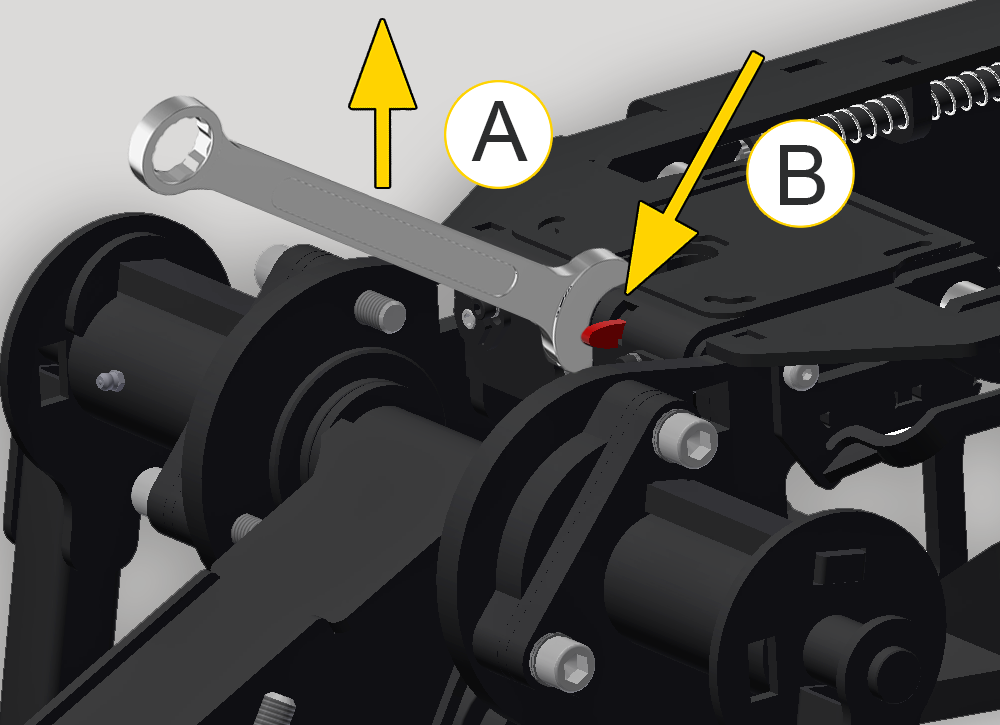

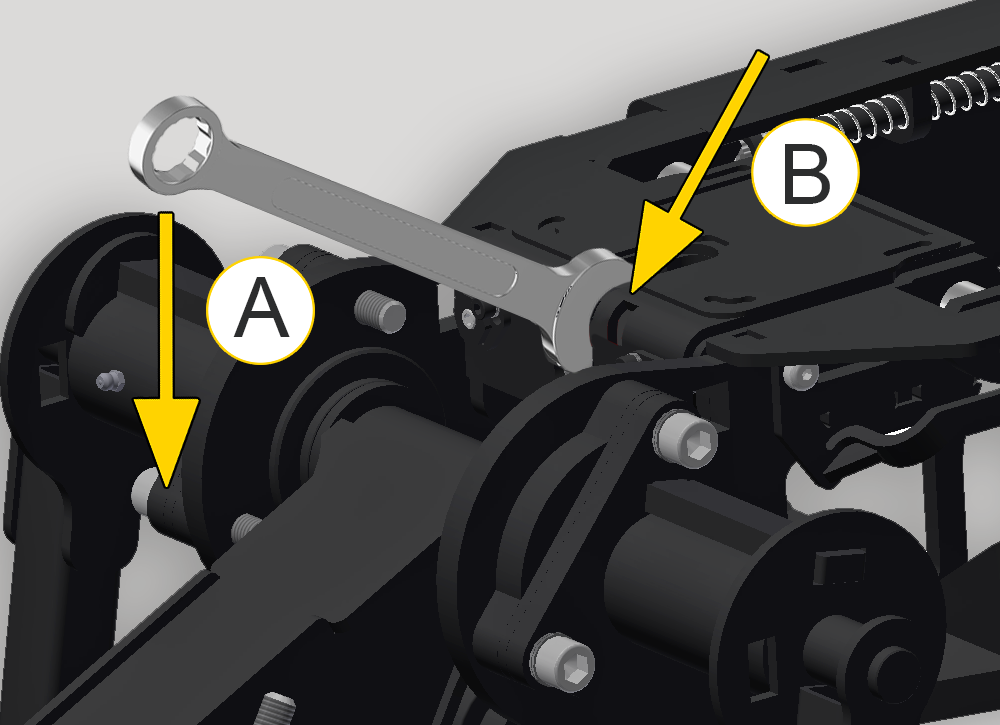

A: Zet de ringsleutel over de moer en trek naar u toe totdat de vergrendeling weer in de vergrendelde stand klikt.
B: Controleer of de vergrendeling correct is vergrendeld.
7. (SWD40)
A: Zet de ringsleutel over de moer en trek naar u toe totdat het blok in de vergrendelde stand staat.
B: Controleer of de rode haak niet zichtbaar is.
8. Controleer of de vergrendelspieën zijn geactiveerd.
9. Start de machine. Controleer de werking door de functies te bedienen.

4.2.2. Loskoppeling

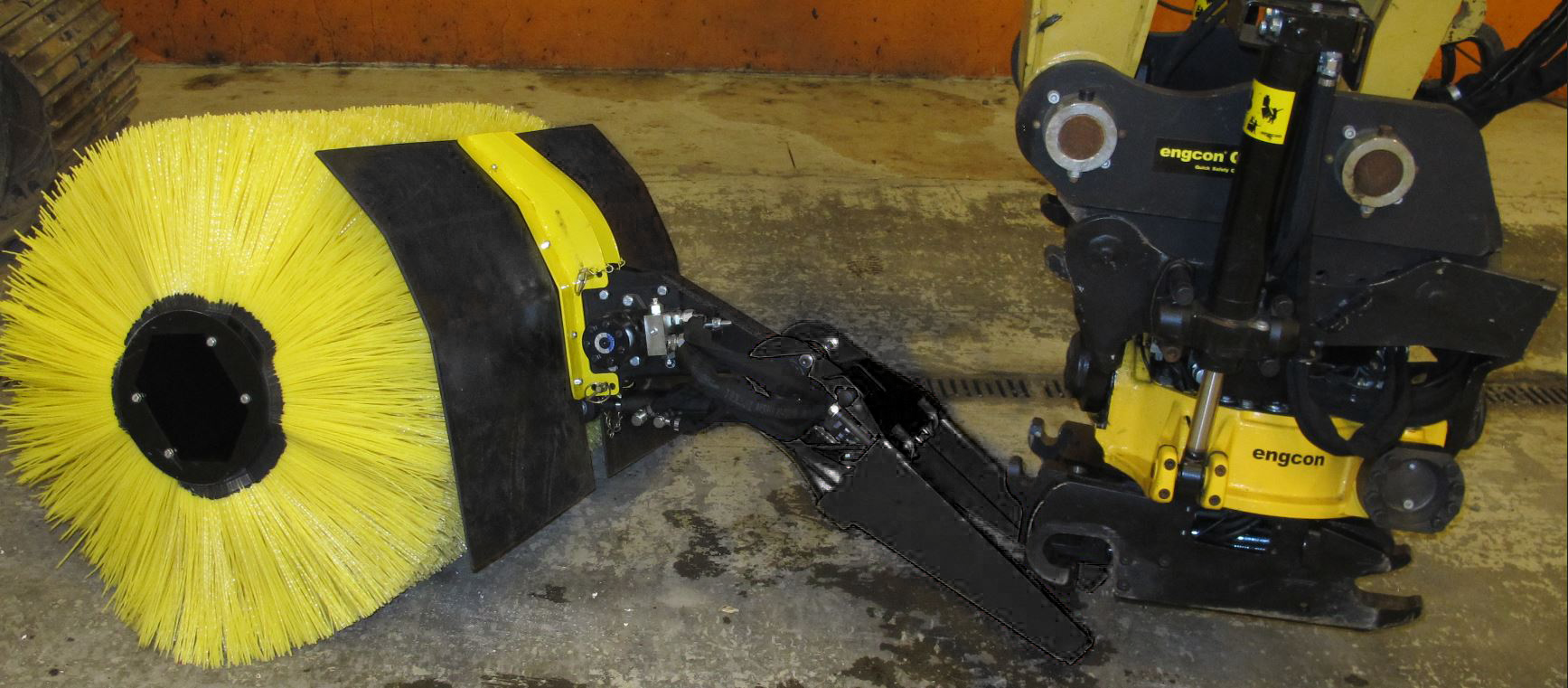

1. Draai de gereedschapsbevestiging zodanig dat de veegcassette in de richting van de basismachine wijst.
Belangrijk
Maak alle functies van de basismachine drukvrij op een hiertoe geschikte wijze.
2.
A: Trek de vergrendelpen los (geldt niet voor SWD40).
B: Draai de moer voor de excentrische vergrendeling met een ringsleutel van u af. Doe dit opnieuw om de vergrendeling helemaal vrij te geven.
3. (SWD45, SWD60)

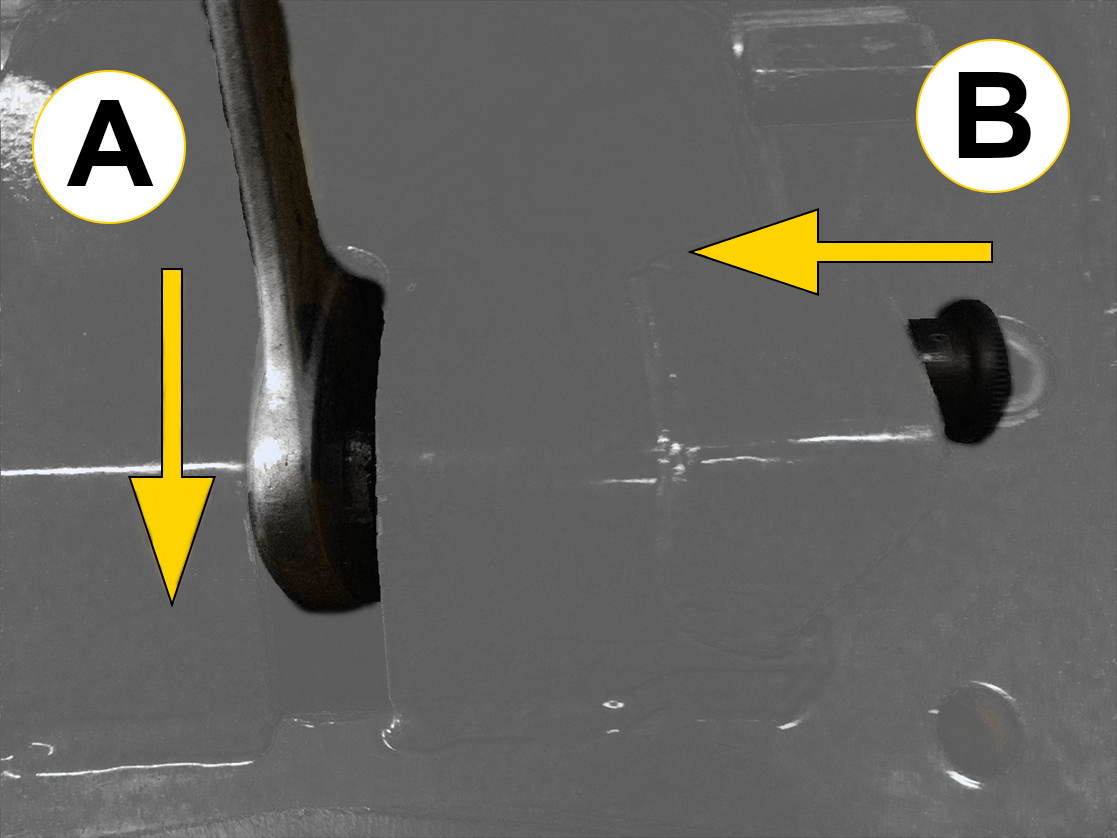

A: Zet de ringsleutel over de moer en draai de moer van u af totdat de vergrendeling weer in de vergrendelde stand klikt.
B: Controleer of de vergrendeling correct is vergrendeld.
3. (SWD40)
A: Draai met de ringsleutel de moer van u af totdat het blok open staat.
B: Controleer of de rode haak zichtbaar is.
4. Controleer of de vergrendelspieën en de koppelingen van de EC-Oil niet langer pakken.
Belangrijk
Controleer of het mechanisme open staat en of de rode haak op de GRD40 zichtbaar is tijdens het aan- en loskoppelen.
5. Koppel de veegcassette los van de gereedschapsbevestiging met behulp van de basismachine.
6. Zet de afdekkap weer terug.

4.3. Afsluitende maatregelen

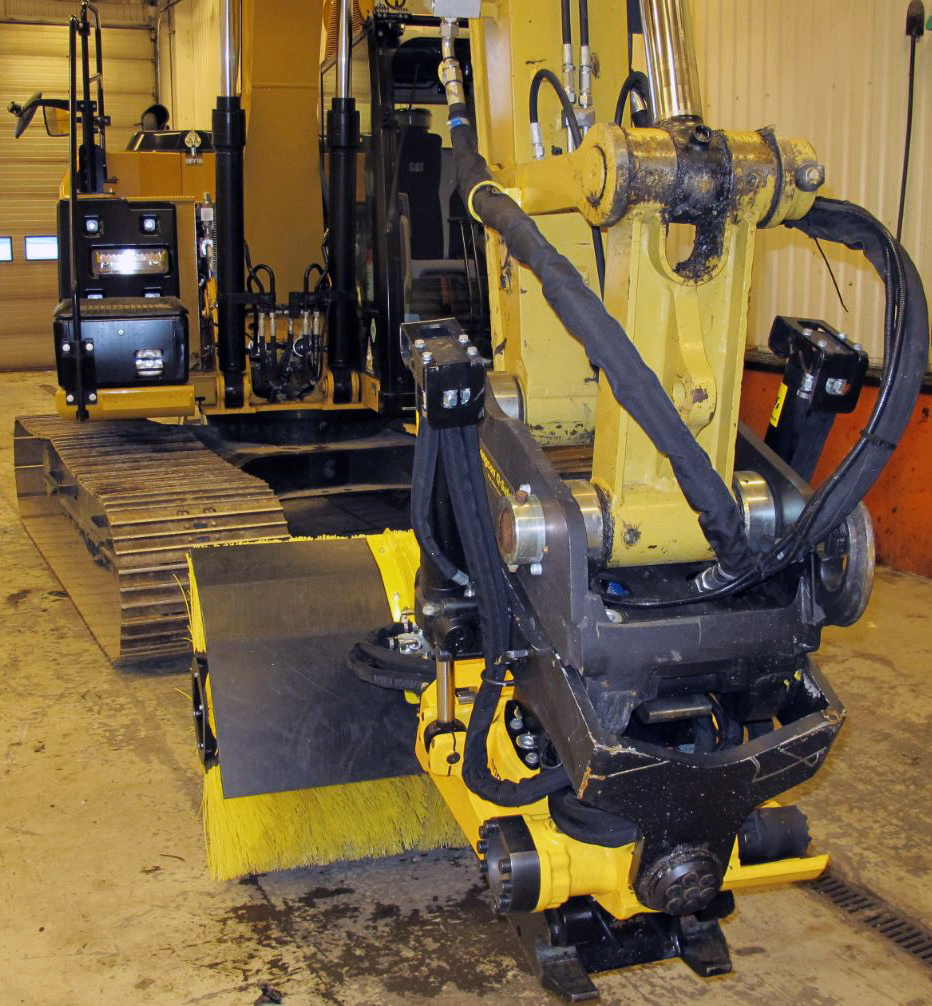

Afbeelding4.

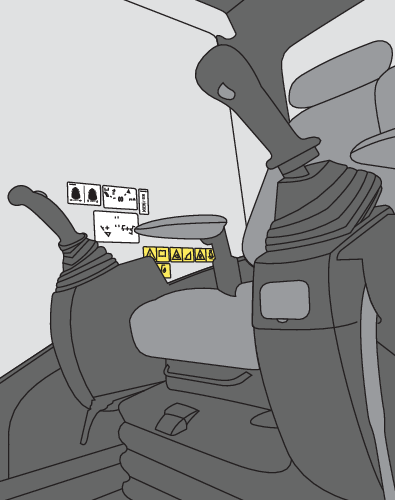

Plaats de bijgevoegde waarschuwingssticker bij de plaats van de machinist op een duidelijk zichtbare, maar niet storende plaats in de cabine.
Waarschuwing
Vervang beschadigde/onleesbare stickers/plaatjes voordat de machine in gebruik wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.
2. Voer een functiecontrole uit:
- Activeer het werktuig een paar keer om eventuele lucht uit het systeem te laten ontsnappen. Dit is van belang om ongewilde bewegingen van het werktuig te vermijden.
- Zorg ervoor dat het werktuig wordt beïnvloed wanneer de hydrauliek wordt geactiveerd.
- Controleer of de slangen eventueel worden blootgesteld aan beschadiging door beknelling, snijden of spanning.

5. Bediening

5.1. Voor en tijdens het gebruik

Controleer de aanbevelingen van de fabrikant van de basismachine voor het berekenen van de kantelbelasting en denk hierbij vooral aan het extra gewicht en de reikwijdte van het product.De veegcassette wordt bediend met de normale bedieningshendels in de basismachine.
Gevaar
De grenzen voor kantelbelasting mogen niet worden overschreden. Het gewicht van het product en de extra reikwijdte kunnen de stabiliteit nadelig beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom.
Waarschuwing
Neem grote voorzichtigheid in acht Indien de veegmachine wordt gebruikt in combinatie met een draaikantelstuk of een overeenkomstige uitrusting, die bedoeld is voor het kantelen of draaien van een werktuig. Risico op persoonlijk letsel en beschadiging van eigendom.
Waarschuwing
Let vooral op de beweegbare details. Onoplettendheid kan beknellingsschade veroorzaken. Risico op persoonlijk letsel.
Waarschuwing
Gebruik de veegmachine niet voor hijswerkzaamheden. Risico op persoonlijk letsel en beschadiging van eigendom.
Waarschuwing
Zorg ervoor dat er zich geen personen binnen de gevarenzone van de basismachine bevinden tijdens bediening en/of het werken van/met het werktuig. Risico op persoonlijk letsel.
Waarschuwing
Neem voorzorgsmaatregelen, zodat stofontwikkeling en eventueel naar buiten geslingerde voorwerpen geen persoonlijk schade of schade aan eigendommen kunnen veroorzaken.
Waarschuwing
Zie erop toe er zich geen personen onder een opgeheven werktuig bevinden. Risico op persoonlijk letsel.
Waarschuwing
Wanneer de veger is aangekoppeld, mogen het vervangen van de borstels, onderhoud en andere werkzaamheden aan de cassette alleen worden verricht door de machinist van de basismachine. Misverstanden tussen de machinist en ander personeel kunnen persoonlijk letsel tot gevolg hebben.
Belangrijk
Controleer de maximaal aangegeven capaciteit van de graafmachine. Gebruik van het product met meer dan de maximum aangegeven capaciteit kan schade aan de machine veroorzaken.
Belangrijk
Let vooral goed op bij het draaien kantelen ervan, zodat de veger niet op de machine aanloopt. Risico op schade aan eigendommen.

5.2. Vegen met opvangbak

Belangrijk
Let vooral goed op bij het draaien kantelen ervan, zodat de veger niet op de machine aanloopt. Risico op schade aan eigendommen.

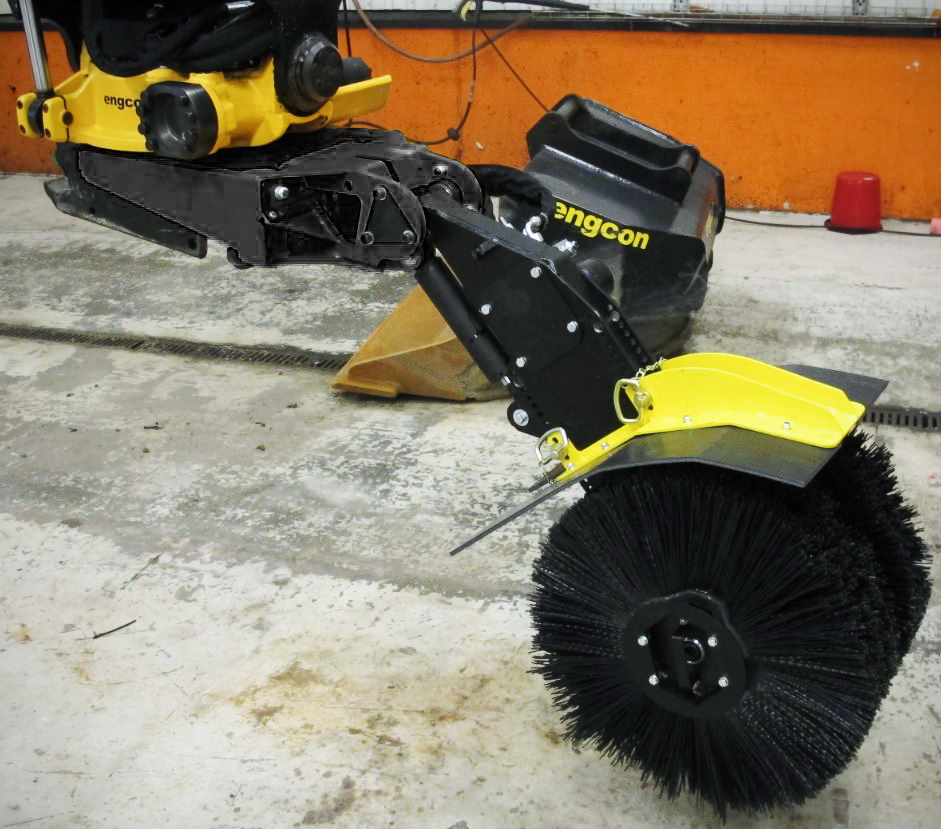

1. Koppel een eventueel gereedschap los en draai de veegcassette zodanig dat de veegborstels in de richting van de basismachine staan.
2. Koppel de bak aan.
3. Laat de veegarm zakken zodat de borstel vóór de bak belandt. De bak kan nu als opvangbak worden gebruikt.

6. Onderhoud

6.1. Algemeen

De intervallen voor smering en onderhoud die door de gebruiker moeten worden uitgevoerd zijn:
- Dagelijks, bij alle configuraties voordat de machine voor een werkdag in gebruik wordt genomen.
- Om de 40 bedrijfsuren, smering volgens smeerschema.
Gevaar
Controleer de bevestigingen regelmatig en let vooral op scheurvorming. Risico op persoonlijk letsel en schade aan eigendom.
Waarschuwing
Waarborg dat alle service- en onderhoudswerkzaamheden worden verricht volgens de aanbevelingen van de fabrikant. Gebrekkig onderhoud kan defecten aan de basismachine en toebehorende uitrusting veroorzaken.
Waarschuwing
Bij het vervangen van slangen mogen er alleen slangen met een perskoppeling worden gebruikt. Gebruik geen schroefkoppelingen. Risico op persoonlijk letsel en beschadiging van eigendom.
Belangrijk
Denk aan het gevaar voor mens en milieu wat betreft hydraulische olie en smeervet. Lees de veiligheidsvoorschriften voor de door u gebruikte hydraulische olie en smeervet. Risico op persoonlijk letsel en schade aan het milieu.
Belangrijk
Maak uw product altijd zorgvuldig schoon. Gebrekkige reiniging kan schade aan de uitrusting veroorzaken.

6.2. Dagelijks onderhoud

Waarschuwing
Vermijd contact met hete hydraulische olie. Denk aan het risico op brandwonden.
Waarschuwing
Gebruik nooit uw handen om lekkage in het hydraulische systeem op te sporen. Gebruik hiervoor bedoelde veiligheidsuitrusting. Hydraulische olie die onder druk staat kan de huid penetreren. Risico op persoonlijk letsel.
Waarschuwing
Let vooral op de beweegbare details. Onoplettendheid kan beknellingsschade veroorzaken. Risico op persoonlijk letsel.
Waarschuwing
Het hydraulische systeem moet drukloos worden gemaakt voordat met werkzaamheden in het systeem een aanvang wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.
Waarschuwing
Probeer niet om de veegcassette met handkracht op te tillen. Risico op persoonlijk letsel.
Controleer dagelijks:
- Controle op scheuren of andere beschadigingen.
- Of alle waarschuwingsstickers aanwezig en leesbaar zijn.
- Of de grijpercassette op correcte wijze aan de machine is bevestigd
- Er geen hydraulische lekken zijn.
- Dat de veegborstels naar tevredenheid vegen en niet versleten of beschadigd zijn. Vervang versleten of beschadigde veegborstels.
- Of het product is schoongemaakt. Reinig het product. Wees vooral zorgvuldig met de reiniging van de onderdelen van het hydraulische gedeelte.
Waarschuwing
Controleer altijd of de vergrendelspieën helemaal naar buiten zijn gekomen volgens de geldende voorschriften voor de van toepassing zijnde werktuigbevestiging. Het werktuig mag alleen worden gebruikt als de vergrendeling correct heeft plaatsgevonden.
Waarschuwing
Lassen is niet toegestaan. Dit kan de veiligheid negatief beïnvloeden. Risico op persoonlijk letsel en schade aan eigendom. Voor laswerk, raadpleeg uw dealer of engcon Nordic AB.
Waarschuwing
Vervang beschadigde/onleesbare stickers/plaatjes voordat de machine in gebruik wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.

6.3. Borstels en bescherming vervangen

1. Laat de veegcassette zakken, zodat de veegborstels net boven de ondergrond hangen.
Waarschuwing
Het hydraulische systeem moet drukloos worden gemaakt voordat met werkzaamheden in het systeem een aanvang wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.
2. Maak alle functies van de basismachine drukvrij op een hiertoe geschikte wijze.
3. Schakel de basismachine uit.

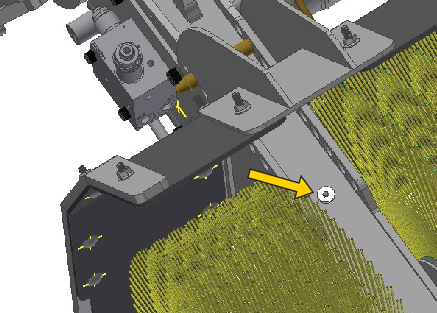

4. Verwijder de twee pennen waarmee de bescherming is vastgezet.
5. Verwijder de bescherming.
Waarschuwing
Denk aan het toegenomen gewicht tijdens hantering van de veegborstels. Tijdens gebruik kan er aanslag van sneeuw, ijs en modder in de veegborstels blijven zitten. Risico op persoonlijk letsel.

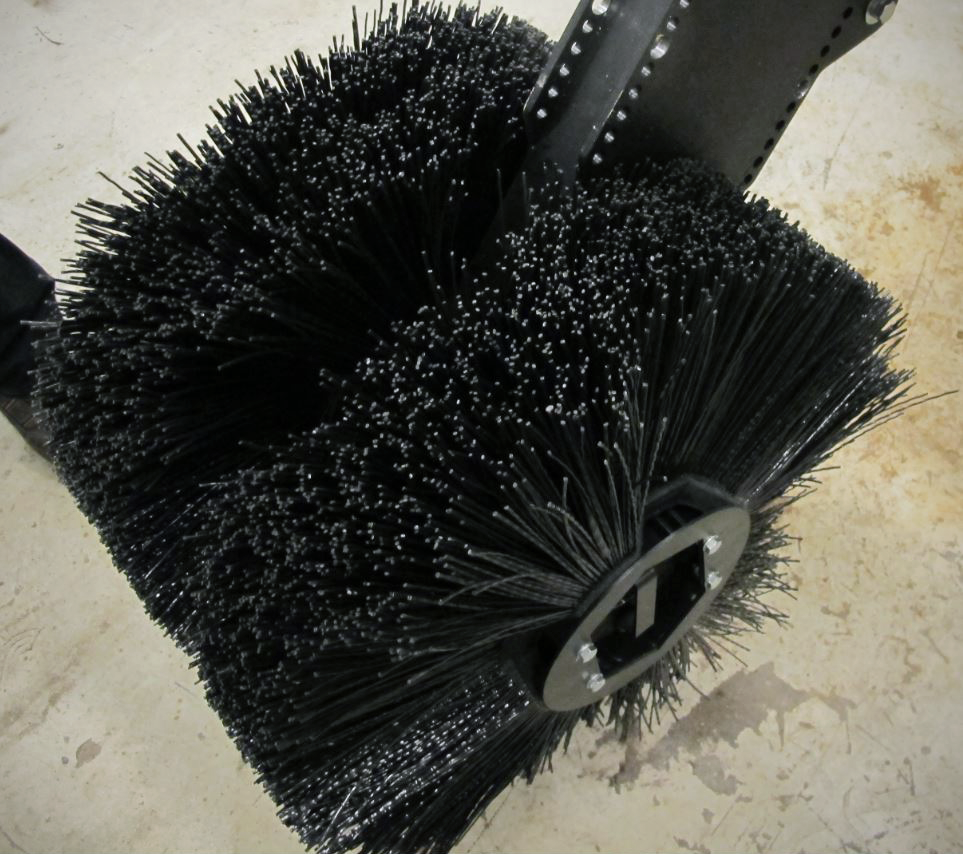

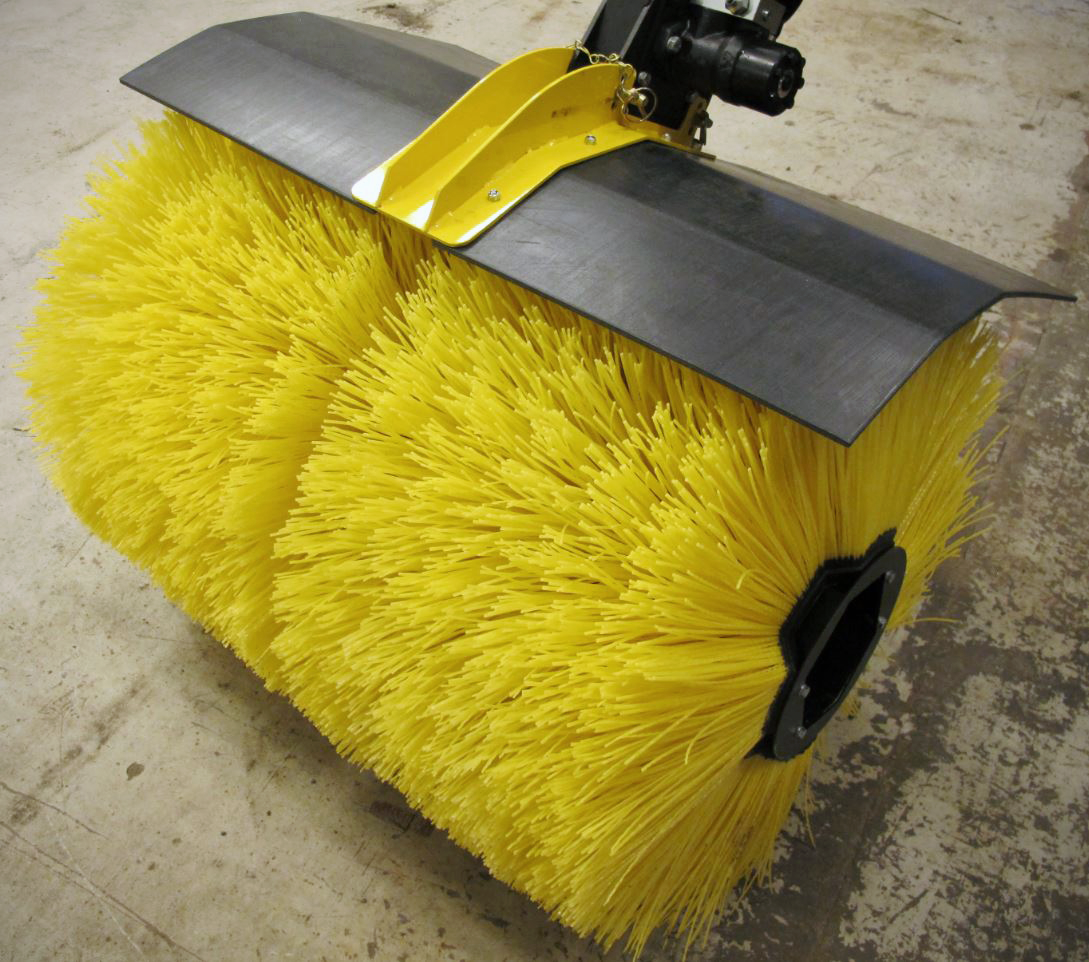

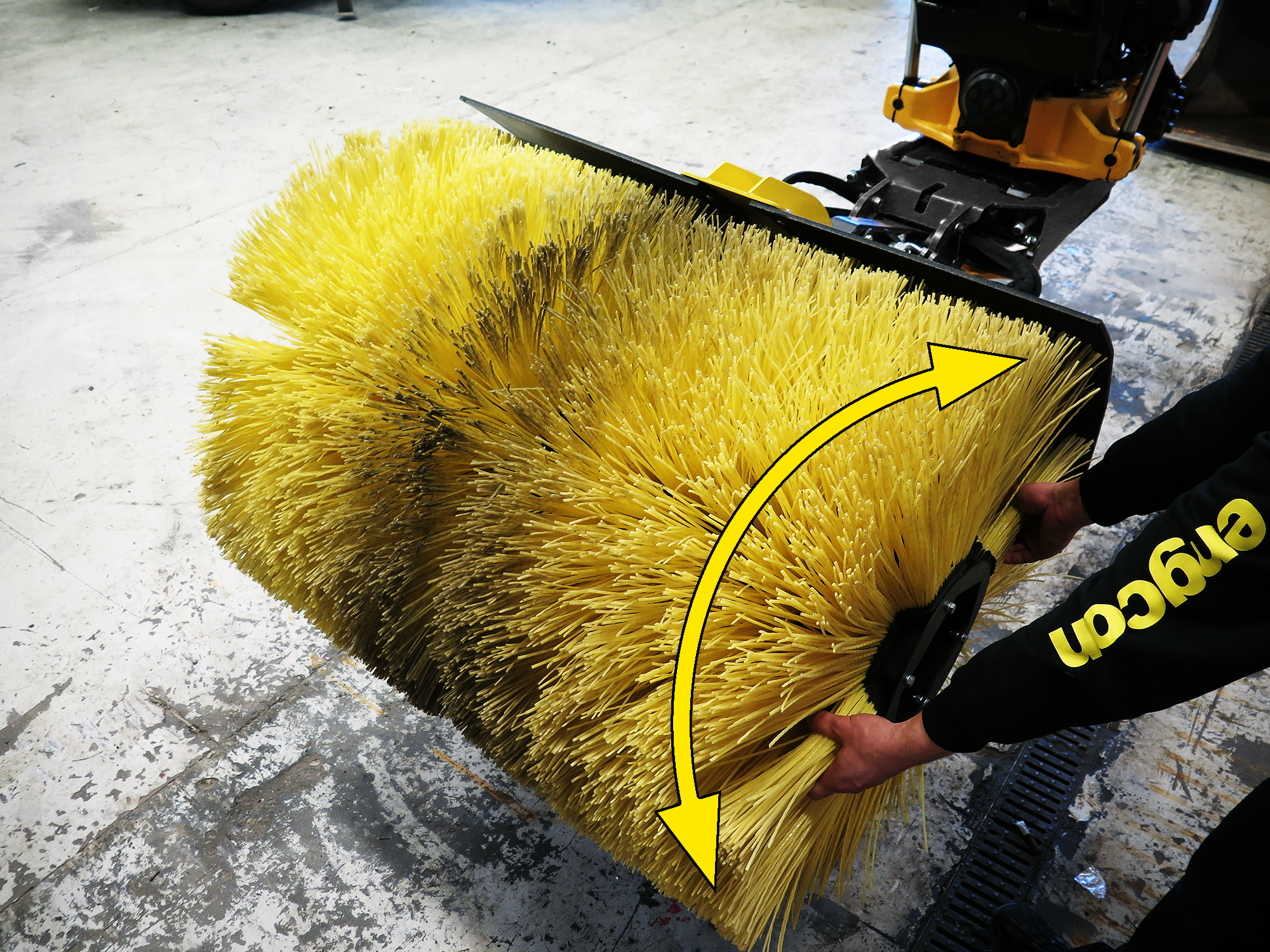

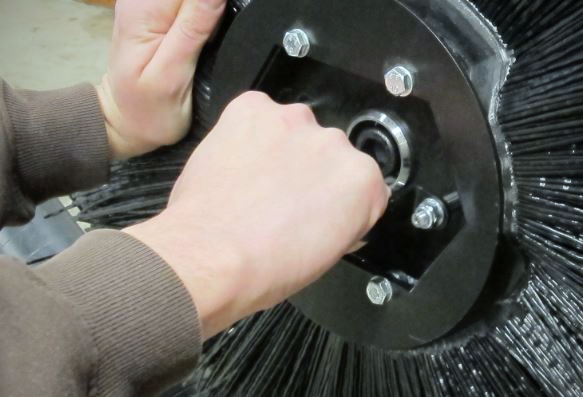

6. Verwijder de van toepassing zijnde borstel door de handgreep van de snelvergrendeling los te trekken en de veegborstel linksom te draaien tot deze vrij komt.
7. Monteer de nieuwe veegborstels door ze aan te drukken en rechtsom te draaien tot de handgreep zich vergrendelt. Luister naar het klikgeluid wanneer de vergrendeling tot stand komt.
8. Controleer of de veegborstels vastzitten door er een flinke ruk aan te geven.

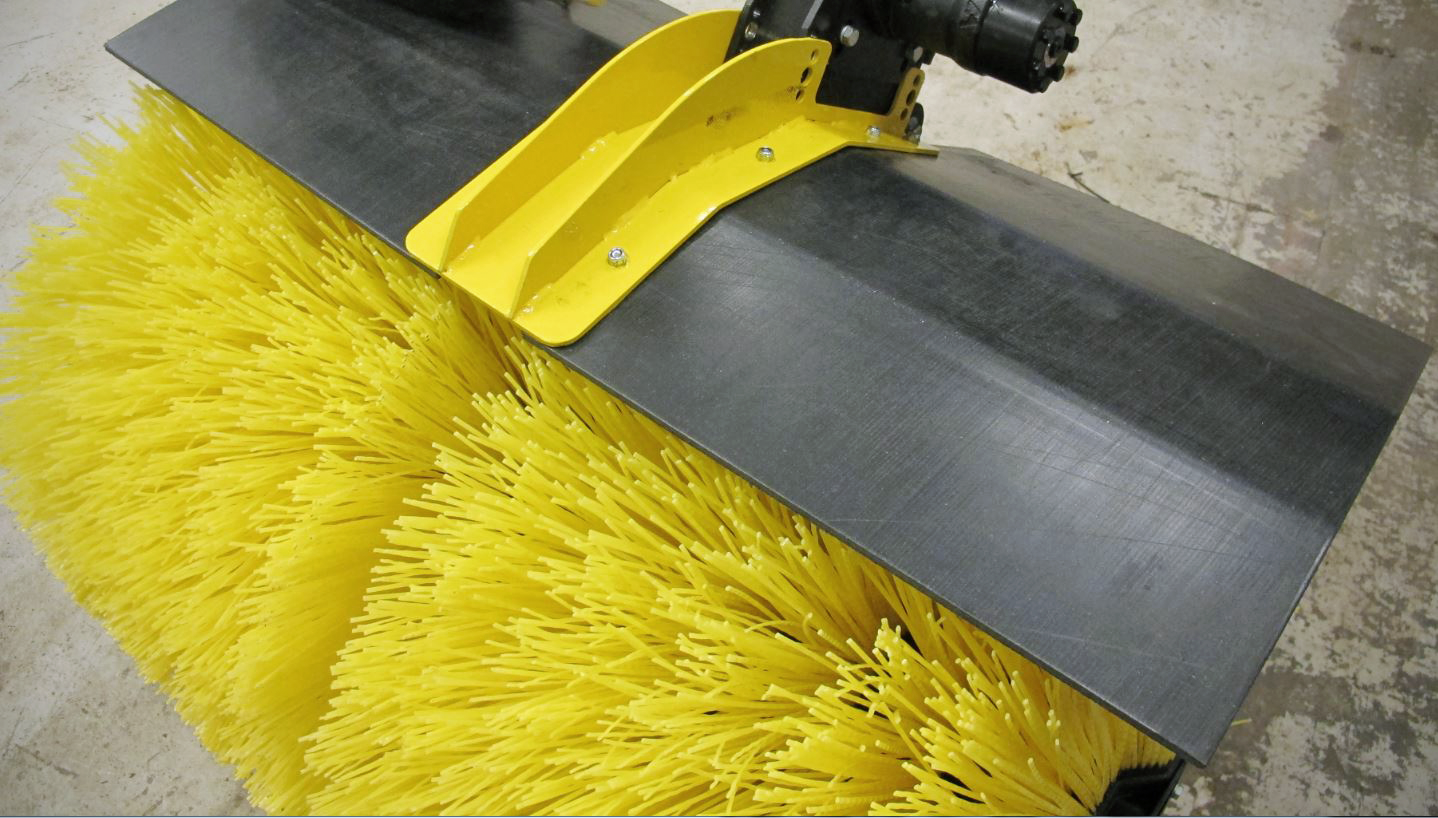

9. Monteer een bescherming met dezelfde breedte als de veegborstels. Plaats de bescherming zodanig dat de afstand tussen de bescherming en de veegborstels zo klein mogelijk is.
10. Bevestig de bescherming met de twee pennen.
11. Start de machine.
12. De veegmachine is nu weer klaar voor gebruik met nieuwe veegborstels.

6.4. Controle van kettingspanning

Controle van de kettingspanning moet worden verricht met een interval van 40 uur.

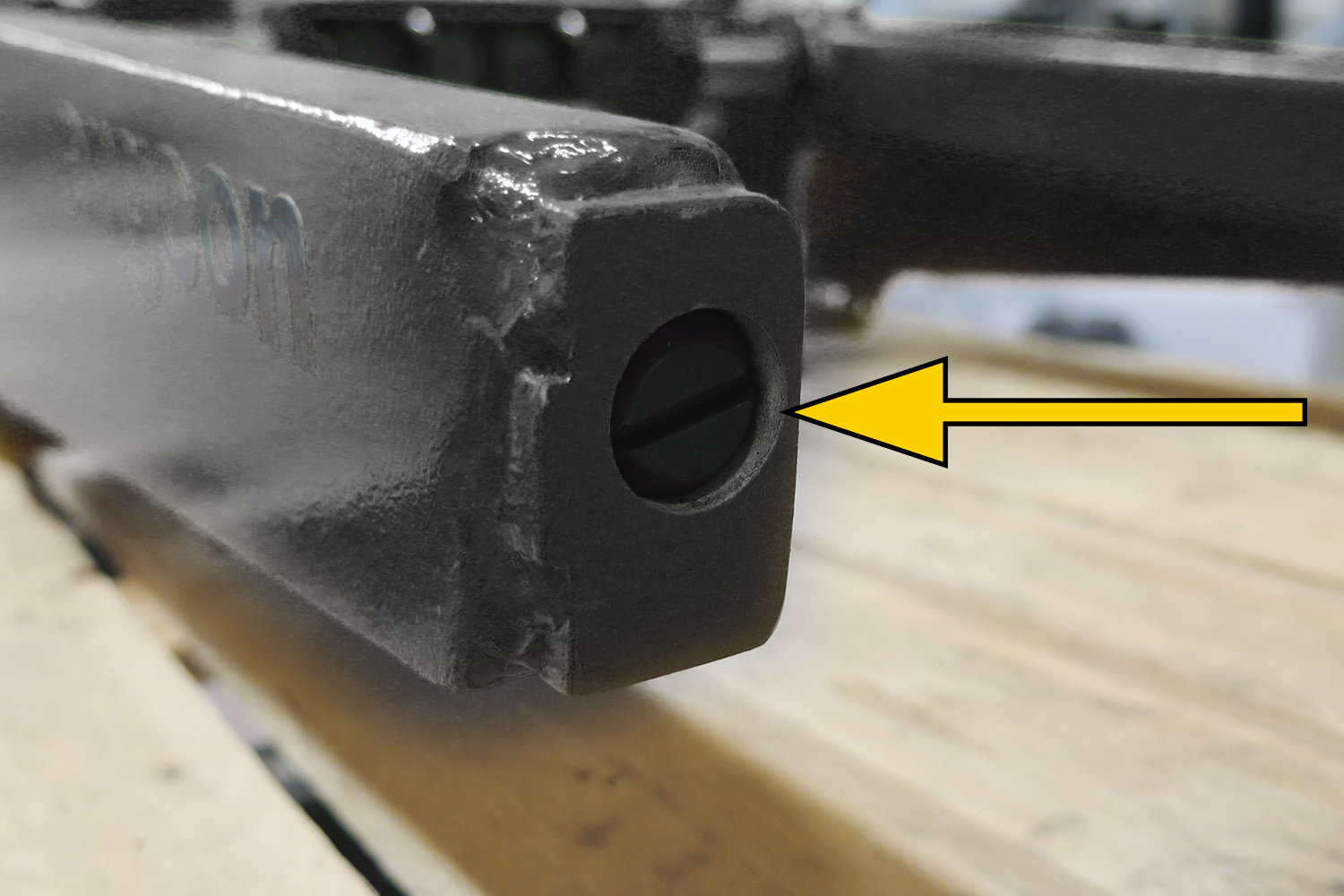

1. Meet de kettingspanning in de opening waar de smeernippel zit.

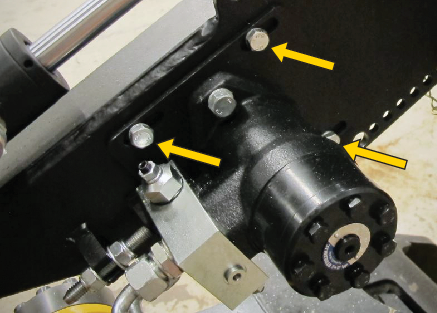

2. Draai de bouten van de motorplaats los, zodat de motor in zijwaartse richting kan wordt bewogen.

3. Stel de positie van de motor af met behulp van de stopschroef totdat de ketting de juiste spanning heeft.

SWD40
SWD45
SWD60
a (mm)
485
500
600
b (mm)
20-30
20-30
20-30

6.5. Speciaal onderhoud

6.5.1. EC-Oil

Reiniging

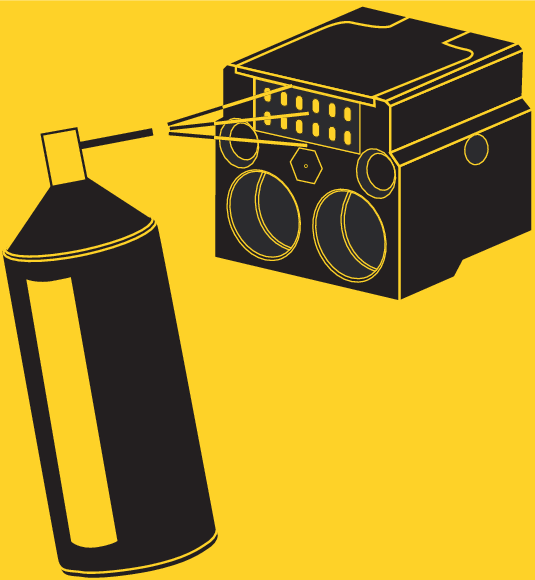

- Oliekoppelingen, elektrische koppelingen, smeerkoppelingen en vuilbeschermingen moeten vóór en na gebruik worden schoongemaakt, om lekkage van olie of vet te voorkomen en de werking van EC-Oil te garanderen.
- Indien zich ondanks reiniging nog steeds olie- of vetlekkage voordoet, raden wij aan om de vlakafdichting te vervangen.
- Reinig de elektrische aansluitingen dagelijks en spuit ze in met een waterafstotende spray.
Afbeelding5. Bildtext

6.5.2. Expanderpen

De informatie in dit hoofdstuk geeft aanwijzingen voor correcte montage van de expanderpennen, zodat het systeem kan worden gedemonteerd met het oog op onderhoud of het vervangen van een lager in het gewricht.

6.5.2.1. Aanbevolen koppel en natrekkoppel

Aanbevolen koppel
Bouten
Een­heid
M12
M14
M16
M20
M24
M30
M36
M42
(Nm)
70
115
175
350
500
600
700
900
Tabel 1. Tabeltekst
Moeren: Standaard hoogte
Een­heid
M12
M14
M16
M20
M24
M30
M36
M42
(Nm)
65
115
175
250
350
500
600
700
Tabel 2. Tabeltekst
Controleer het aanhaalkoppel tijdens de vaste servicebeurten. Stel het aanbevolen koppel in volgens Tabel 1. en Tabel 2. Trek de momentsleutel aan totdat de gewenste waarde is bereikt.
NatrekkenHet natrekken van de expanderpennen is van afdoende betekenis voor een succesvolle installatie. Smeer de verbinding tussen de expanderpen en het uitrustingsstuk. Wij raden aan om een smeervet met 3-5% molybdeensulfide te gebruiken. Dit vermindert slijtage van de as en verbetert de belastingopnamecapaciteit van het gewricht.
NatrekintervalBedrijfsuren
- Na 1 uur
- Na 3 uren
- Na 10 uren of 1 dag*
- Na 40 uren of 4 dagen*
* Wanneer u de pennen natrekt zonder dat er koppel wordt toegevoegd, dan is de installatie op succesvolle wijze voltooid. Indien de expanderbussen na één week bedrijf nog niet goed zitten, raadpleeg dan de dealer.

6.5.2.2. Demontage

1. Draai de bevestigingselementen aan beide zijden los en verwijder eventuele ringen. 2. Sla op de as, totdat de huls aan de zijde waar u op slaat, loslaat. Gebruik een stuk pijp tussen hamer en as zodat u de spoed niet beschadigt. Zie erop toe dat dit stuk pijp niet in contact komt met de bus en dat de binnendiameter iets groter is dan de spoed. 3. Verwijder de bussen en demonteer de as.

6.5.2.3. Voorafgaand aan de montage

Indien u expanderpennen met een onjuiste busmaat monteert, zullen de pennen niet werken.
- Zie erop toe dat en geen structurele beschadigingen zijn (bijvoorbeeld breuken of sterk gebogen bevestigingsogen) die de aankoppeling nadelig kunnen beïnvloeden. In geval van beschadigingen kan dit tot gevolg hebben dat het systeem niet goed werkt.
- Repareer eventuele beschadigingen.
- Controleer de maximum en minimumslijtage van de openingen in de bevestigingsogen, om te waarborgen dat de juiste maat expanderbus voor de respectievelijke zijde van de as wordt gebruikt. Elke huls expandeert maximaal 2 mm.
- Inspecteer de openingen in de bevestigingsogen visueel. Verwijder eventuele scherpe randen of andere ongelijkmatigheden. Indien het verschil tussen maximum en minimum slijtage groter is dan 1,5 mm moet de opening worden uitgeboord of gehoond, zodat de ovaliteit maximaal 1,5 mm bedraagt.

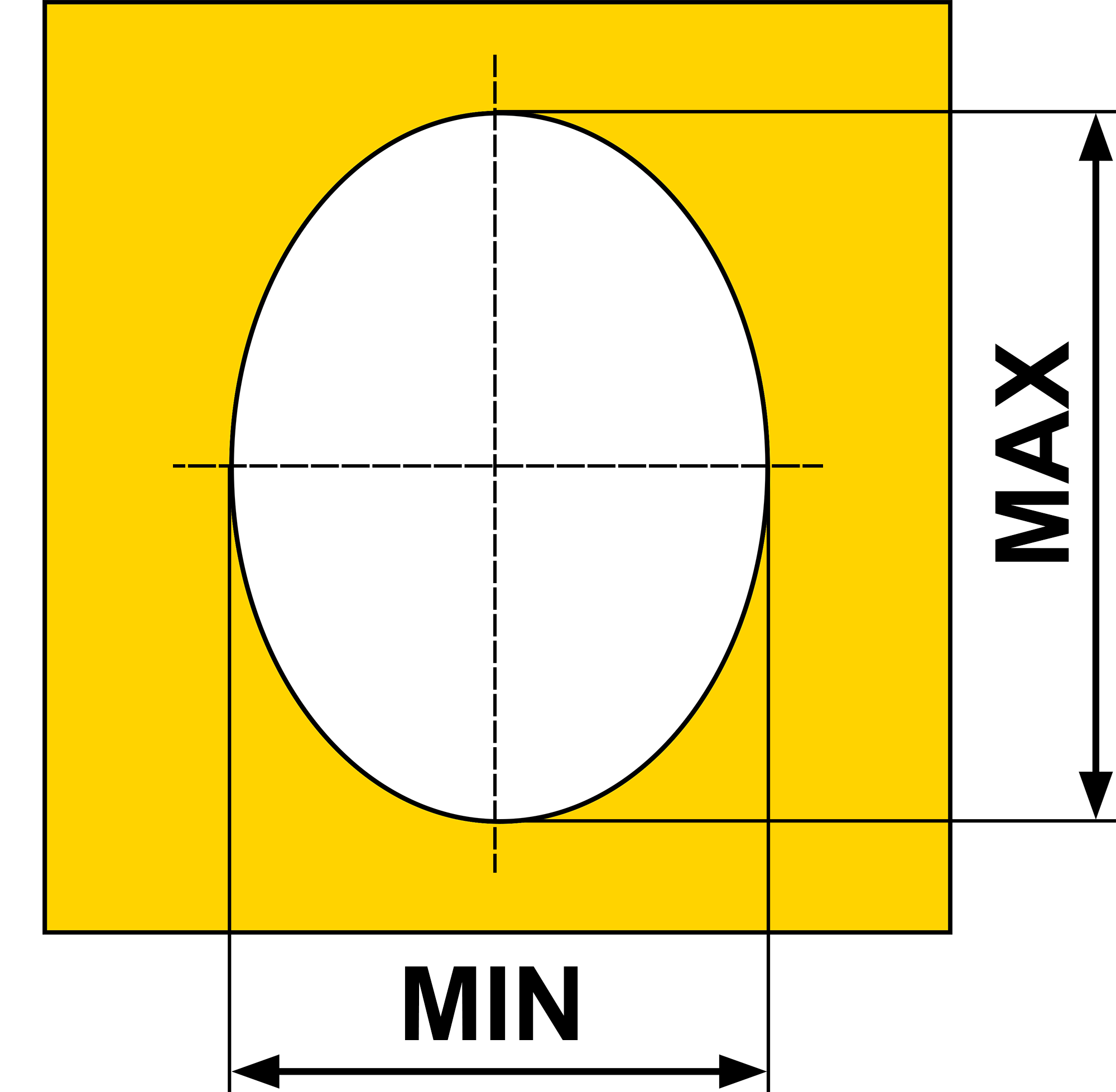

Afbeelding6.
MAX-MIN < 1,5 mm
In geval van extreme slijtage, raadpleeg de dealer voor verdere instructies.

6.5.2.4. Montage

1. Smeer de as en de expanderbussen met smeervet om de montage te vereenvoudigen. Installeer eerst alleen de as, daarna de bussen , de ringen en de bevestigingselementen. Wees voorzichtig met de spoed en het conische gedeelte, zodat deze niet worden beschadigd.2. Centreer (normaal) of positioneer (verzonken varianten) de as in de juiste stand en zet de bevestigingselementen daarna met handkracht vast.3. Zie Tabel 1. en Tabel 2. voordat u de pennen aantrekt. Meet of gebruik de vrachtbrief om de spoed van het bevestigingselement vast te stellen. Trek de expanderpennen wisselend aan tot het aanbevolen aanhaalkoppel teneinde een gelijkzijdige montage te verwezenlijken. De bus moet altijd iets uitsteken ter waarborging van de expansie. De ring of het bevestigingselement (voor varianten zonder ring) mag nooit in contact komen met het uiteinde van de as of het bevestigingsoog. Als dit gebeurt, gaat dan verder naar het hoofdstuk 6.5.2.2. Demontage en volg de aanwijzingen onder stap 2. Indien de ring aan één van de zijden in contact komt met het bevestigingsoog of het uiteinde van de as, dan heeft de bus de verkeerde afmeting. De expanderpennen moeten dan worden uitgerust met bussen met een overmaat. 4. Smeer het gewricht met vet met 3,5% Molybdensulfid voordat de machine in gebruik wordt genomen. Regelmatige smering verlengt de levensduur van de expanderpennen. 5. Start de basismachine en beweeg het gewricht heen en weer. Daarna nogmaals tot het aanbevolen aanhaalkoppel aantrekken. Deze procedure waarborgt dat de bussen goed op hun plek komen te zitten.

6.6. Om de 40 uur smeren

engcon adviseert om met intervallen van 40 uur te smeren. Zie paragraaf 6.6.2. Smering veegcassette.Na langdurige opslag dienen het luik bij de motor en het luik aan het uiteinde van de arm worden verwijderd voor inspectie van de ketting. Indien nodig smeren.

6.6.1. Aanbevolen vet

We raden aan om de wormoverbrenging van het draaikantelstuk bij aflevering te vullen met een universeel vet op lithiumbasis (NLGI 2). Dit vet is vaak mengbaar met andere vetten van een vergelijkbaar type.Controleer altijd de mengbaarheid bij uw leverancier. Bij gebruik van lager gewaardeerd vet neemt het verbruik toe.

6.6.2. Smering veegcassette

Hoeveelheid vet: 3-4 pompslagen per smeernippel.
Afbeelding7.
1 toont de smeernippels.

6.6.3. Smering van de ketting

De ketting kan het eenvoudigst worden gesmeerd met behulp van de smeernippel.
Afbeelding8.
1 toont de smeernippel.

6.7. Instelling snelkoppelingen SWD40

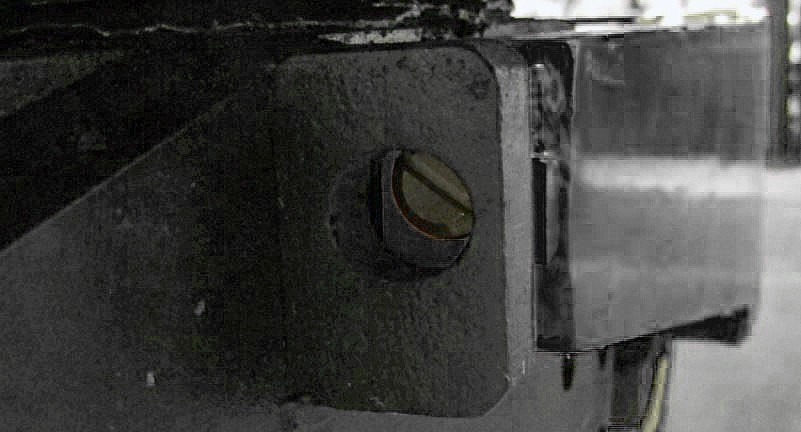

1. Verwijder beide borgschroeven.

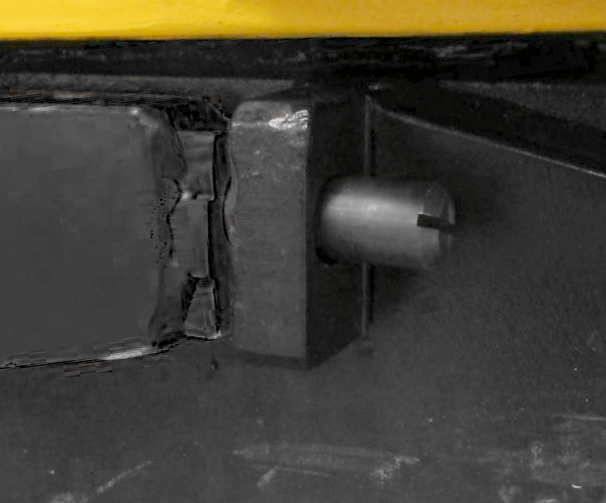

2. Stel het blok in door de schroeven met de klok mee of tegen de klok in te draaien.

6.8. Aanhaalmoment

Hydraulische aansluitingen
Verbinding
Afmeting
Aantal
Koppel
Hydraulische koppeling
SWD40-60
4
60 Nm
Tabel 3.

7. Stickers

Aanwijzingen en stickers die op de machine zijn aangebracht, zoals waarschuwingsbordjes moeten duidelijk leesbaar zijn en worden gehouden. Voor bestelling van nieuwe dient u met uw leverancier contact op te nemen.
Waarschuwing
Vervang beschadigde/onleesbare stickers/plaatjes voordat de machine in gebruik wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.

7.1. Waarschuwingsstickers

7.1.1. Waarschuwingsstickers in cabine

De stickers zitten normaal gesproken goed zichtbaar rechts van de bestuurder.

7.1.1.1. 9000157

Afbeelding9. Waarschuwingssticker aan rechterzijde van de machinist.

7.1.2. Waarschuwingsstickers op het product.

7.1.2.1. 9000679

7.1.3. Beschrijving van symbolen

Waarschuwing voor draaiende werktuig.
Waarschuwing voor kantelbaar werktuig.
Werk voorzichtig tijdens hantering van lange voorwerpen. Houd rekening met het levende gewicht en het toenemende risicogebied.
Sta of zit nooit onder een opgeheven werktuig!
Houd afstand voor draaiende, kantelende en zijdelingse verplaatsing van werktuigen! Risicogebied 3 meter.

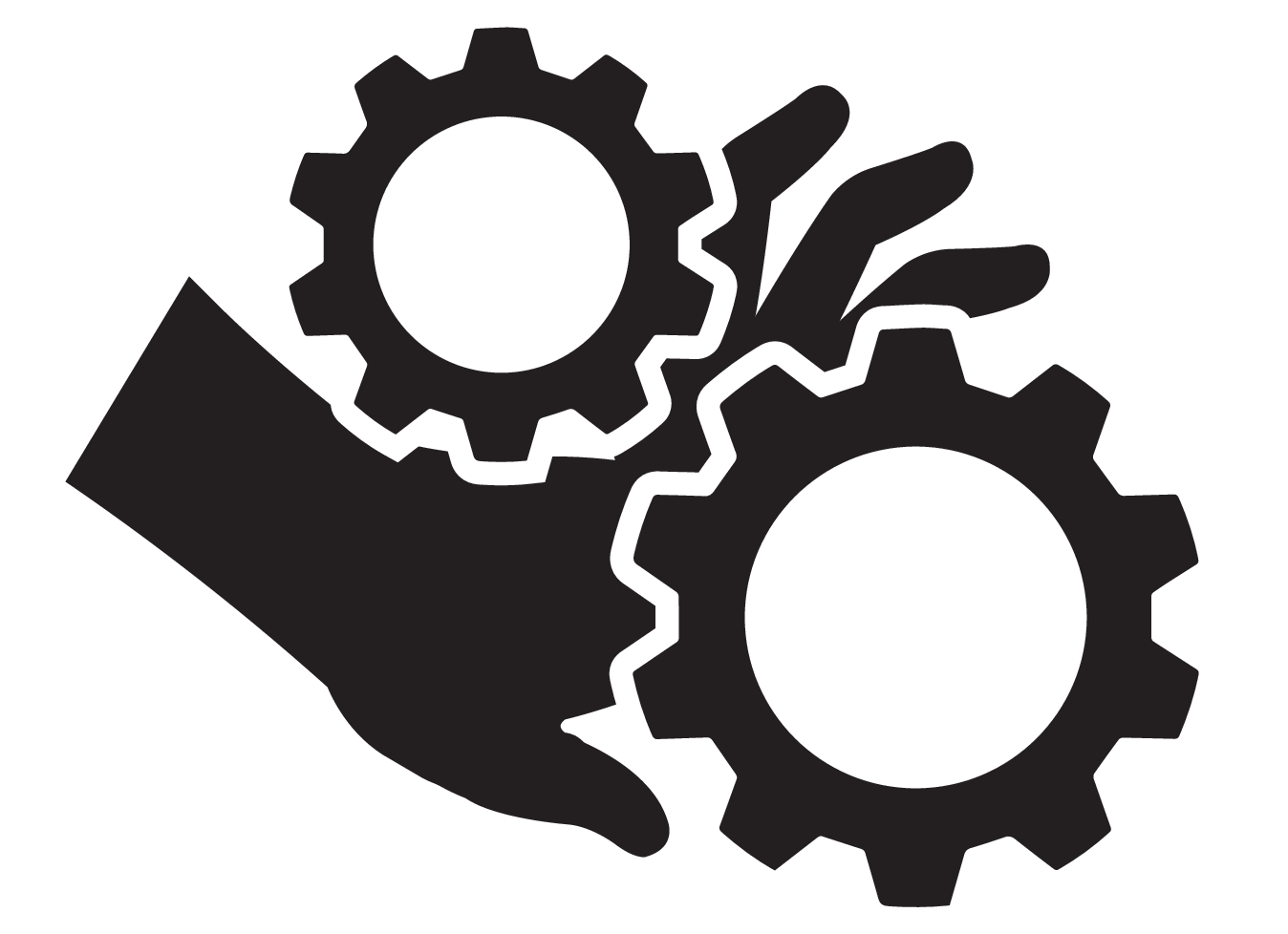

Beknellingsgevaar bij beweegbare onderdelen.
De voor de machine goedgekeurde kantelbelasting mag nooit worden overschreden.
Beknellingsgevaar bij aandrijfketting.
Sta of zit nooit onder een hangende lading.

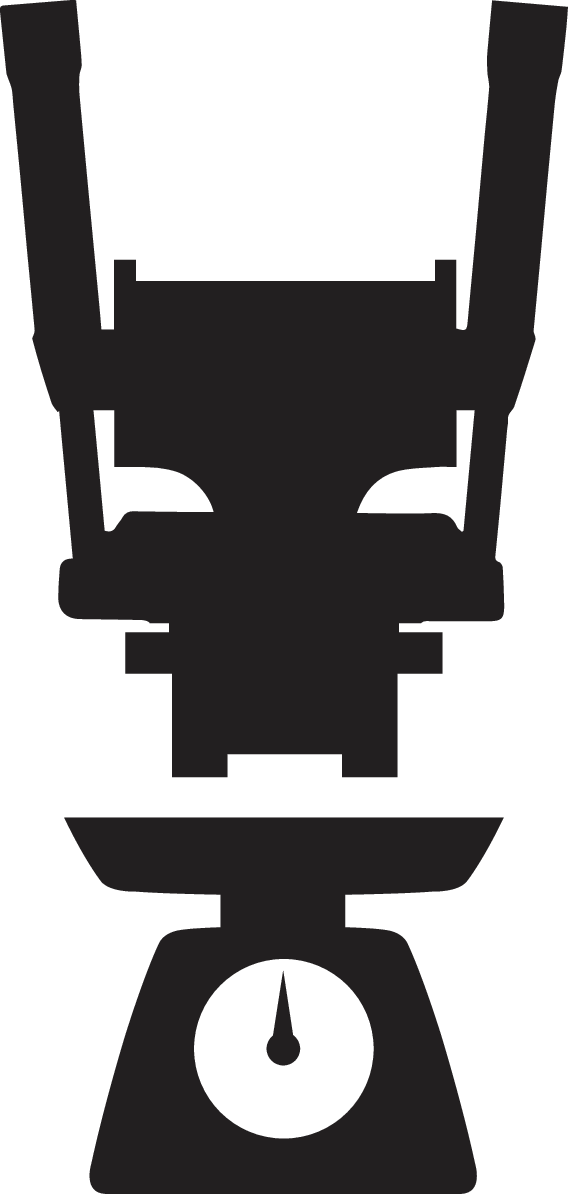

Belangrijk om het gewicht van het draaikantelstuk af te trekken bij de hefberekening.

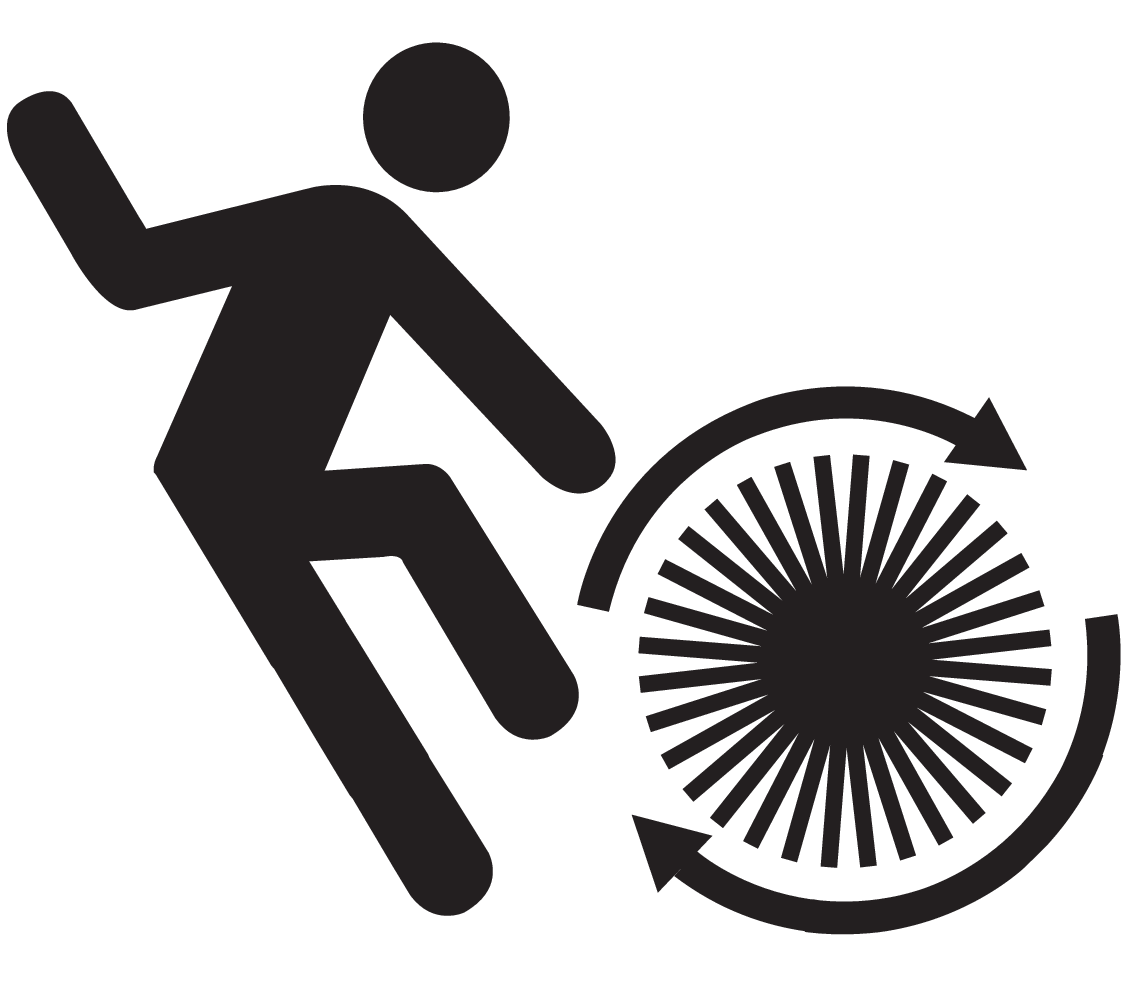

Waarschuwing voor draaiende veegborstel.
Lees de gebruikershandleiding.

8. Technische gegevens

8.1. Veegcassette

Beschrijving
SWD40
SWD45
SWD60
Lengte, cassette (A)
mm
451
586
665
Lengte, arm (B)
mm*
843
875
975
Breedte, cassette (C)
mm
314
362
423
Breedte, bescherming (D)
mm**
340, 1200
450, 1400
450, 1600
Hoogte, bescherming (E)
mm
660
660
660
Max. totale lengte (A+F)
mm*,**
1525
1710
1998
Diameter, veegborstel (G)
mm***
600,700
600,700
600, 700, 915
Breedte, veegborstel (H)
mm
340, 1200
420, 1400
420, 1600
Maximaal gewicht
kg*,**
127
186
210
Oliedoorstroom min/max
l/min
20/50
20/60
20/60
Past op snelwissel
S40
S45, S50
S60
Tabel 4.
*In standaarduitvoering
**Afhankelijk van veegborstel
***915 mm kan alleen worden gebruikt met lange arm (975 mm).

9. Woordenlijst

9.1. Benamingen

Woord
Beschrijving
Basismachine
De machine die de van toepassing zijnde uitrusting draagt. Graafmachine of graafladers.
EC-Oil
Automatisch oliekoppelingssysteem voor hydraulisch wisselen van werktuig direct vanuit de cabine.
Machinebevestiging
Werktuigbevestiging die direct op de lepelsteel van de graafmachine wordt gemonteerd.
Werktuig­bevestiging
Het gedeelte van het draaikantelstuk dat op de bak of een ander werktuig aansluit.
Lepelsteel
"Arm" vooraan op de graafmachine.
Kantelbelasting
Geeft het maximale gewicht aan dat de graafmachine kan optillen zonder voorwaarts te kantelen.

9.2. Afkortingen

Woord
Beschrijving
QSD
Werktuigbevestiging die is voorbereid voor losneembare cassette.
QSD-Q
Werktuigbevestiging die is voorbereid voor losneembare cassette.
QSM
QSD werktuigbevestiging met modulaire swivel.
SWD
Afneembare veegcassette met snelwissel.
