Originele gebruiksaanwijzing

Voorwoord

Beste klant, Fijn dat u uw keus op een product van engcon hebt laten vallen.engcon is marktleider op het gebied van werktuigen voor graafmachines. Wij staan voor innovatie, kennis en ervaring en ontwikkelen onze producten met het focus op de behoeften van de klant. Bezoek onze website voor contactinformatie en ons overige productaanbod.www.engcon.com

Inhoudsopgave

1. Inleiding

1.1. Algemeen

1.2. Verschroten en recycling

1.3. Garantie

1.4. Technische ondersteuning en reserveonderdelen

2. Veiligheid

2.1. Algemeen

3. Constructie en werking

3.1. Algemeen

4. Onderhoud

4.1. Om de 8 uur smeren

5. Stickers

5.1. Waarschuwingsstickers

6. Technische gegevens

6.1. Asfaltsnijder

1. Inleiding

1.1. Algemeen

Deze gebruikershandleiding bevat belangrijke informatie over de functies en eigenschappen van uw product en hoe u het op de beste manier gebruikt. Voordat u het product gebruikt is het van belang dat u de inhoud van deze gebruikershandleiding hebt gelezen en begrepen, waarbij vooral de hoofdstukken met betrekking tot veiligheid.Behalve deze gebruiksaanwijzing dient u de geldende veiligheidsinformatie voor de van toepassing zijnde basismachine, en eventuele overige uitrusting te hebben gelezen en begrepen. Deze gebruikershandleiding omvat een aantal supplementen met een meer uitgebreide beschrijving voor installatie, montage, gebruik en onderhoud met betrekking tot besturingssystemen en speciale modificaties voor het aan u geleverde product.Informatie, afbeeldingen en specificaties zijn gebaseerd op de productinformatie die toegankelijk was bij het ter perse gaan van deze gebruikershandleiding. Afbeeldingen en illustraties in deze gebruikershandleiding zijn typevoorbeelden en niet bedoeld als exacte afbeeldingen van de verschillende onderdelen van het product. Wij behouden ons het recht voor om wijzigingen aan te brengen zonder voorafgaande kennisgeving.Bewaar deze gebruikershandleiding altijd samen met eventuele overige aanvullende informatie op een veilige plaats zodat deze altijd bij de hand is.

1.2. Verschroten en recycling

engcon streeft voortdurend naar een vermindering van invloed op het milieu. 99% van onze producten bestaat uit recyclebaar materiaal. Alle montage- en servicewerkzaamheden dienen te worden verricht conform wetgeving en bepalingen op het gebied van milieu, gezondheidszorg en arbeidsbescherming. Hierbij inbegrepen alle werkzaamheden, hantering, opslag en verwerking van overgebleven materiaal. Teneinde verontreiniging van bodem en water te vermijden, moet morsen worden vermeden. Indien dit toch gebeurt, moet gemorst materiaal worden verwijderd.Gevaarlijk afval alleen mag worden gehanteerd door hiertoe bevoegde personen. Al eventueel afval dient te worden verwerkt conform geldende wetten en bepalingen:

- Metaal en kunststof moeten worden gerecycled.

- Hydraulische slangen worden meestal voor energieterugwinning bewaard (sorteren als gevaarlijk afval).

- Olie en vet wordt meestal voor energieterugwinning bewaard (sorteren als gevaarlijk afval).

- Elektronische onderdelen worden als materiaal gerecycled (sorteren als gevaarlijk afval).

- Verpakkingsmateriaal sorteren voor recycling van materiaal.

- Papier sorteren voor recycling van materiaal.

In geval van twijfel dient de voor het milieu verantwoordelijke persoon bij engcon te worden geraadpleegd.

1.3. Garantie

Dit product is ontworpen, gedimensioneerd en gefabriceerd door engcon. Modificatie, wijziging of ombouw van dit werktuig waardoor het niet meer aan de specificaties van de fabrikant voldoet, is niet toegestaan. Voor vervanging van componenten of reparaties, neem contact op met een erkende werkplaats. Garantie: 1 jaar onder voorwaarde dat het werktuig niet aan overmatig geweld is blootgesteld, of op andere niet normale wijze is behandeld.

1.4. Technische ondersteuning en reserveonderdelen

Bij www.engcon.com vindt u alle contactgegevens voor ondersteuning en reserveonderdelen.

2. Veiligheid

2.1. Algemeen

Het is van belang dat u alle waarschuwingsteksten hebt gelezen en begrepen voordat u een aanvang neemt met de montage/het gebruik van het product en eventuele toebehorende accessoires. Deze waarschuwingsteksten wijzen op potentiële risico's en hoe deze kunnen worden vermeden. In deze gebruiksaanwijzing gebruiken we onderstaande waarschuwingsniveaus:

	Gevaar
	Geeft aan dat er een ongeval zal plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel of ongeval met dodelijke afloop.

	Waarschuwing
	Geeft aan dat er een ongeval kan plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel of ongeval met dodelijke afloop.

	Voorzichtig
	Geeft aan dat er een ongeval zal plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op persoonlijk letsel.

	Belangrijk
Geeft aan dat er een ongeval kan plaatsvinden indien de voorschriften niet worden opgevolgd. Risico op schade aan eigendom, werkproces of omgeving.

	Opmerkingen
Extra informatie die de uitvoering of het begrip voor bepaald werk kunnen vereenvoudigen.

3. Constructie en werking

3.1. Algemeen

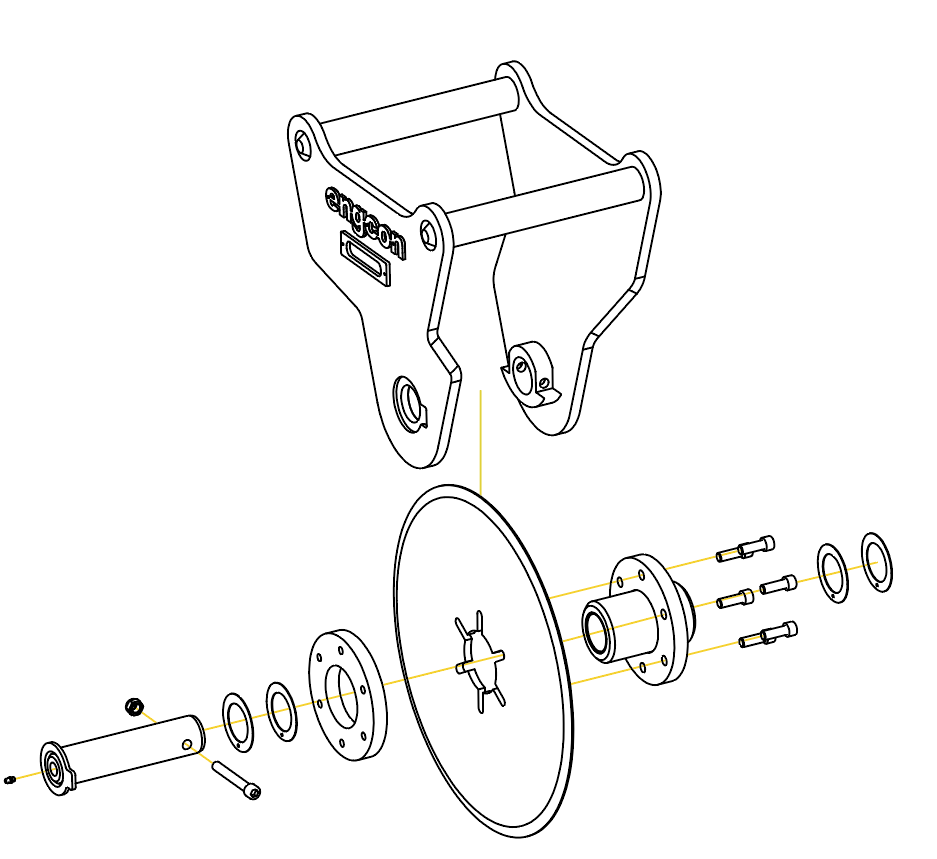

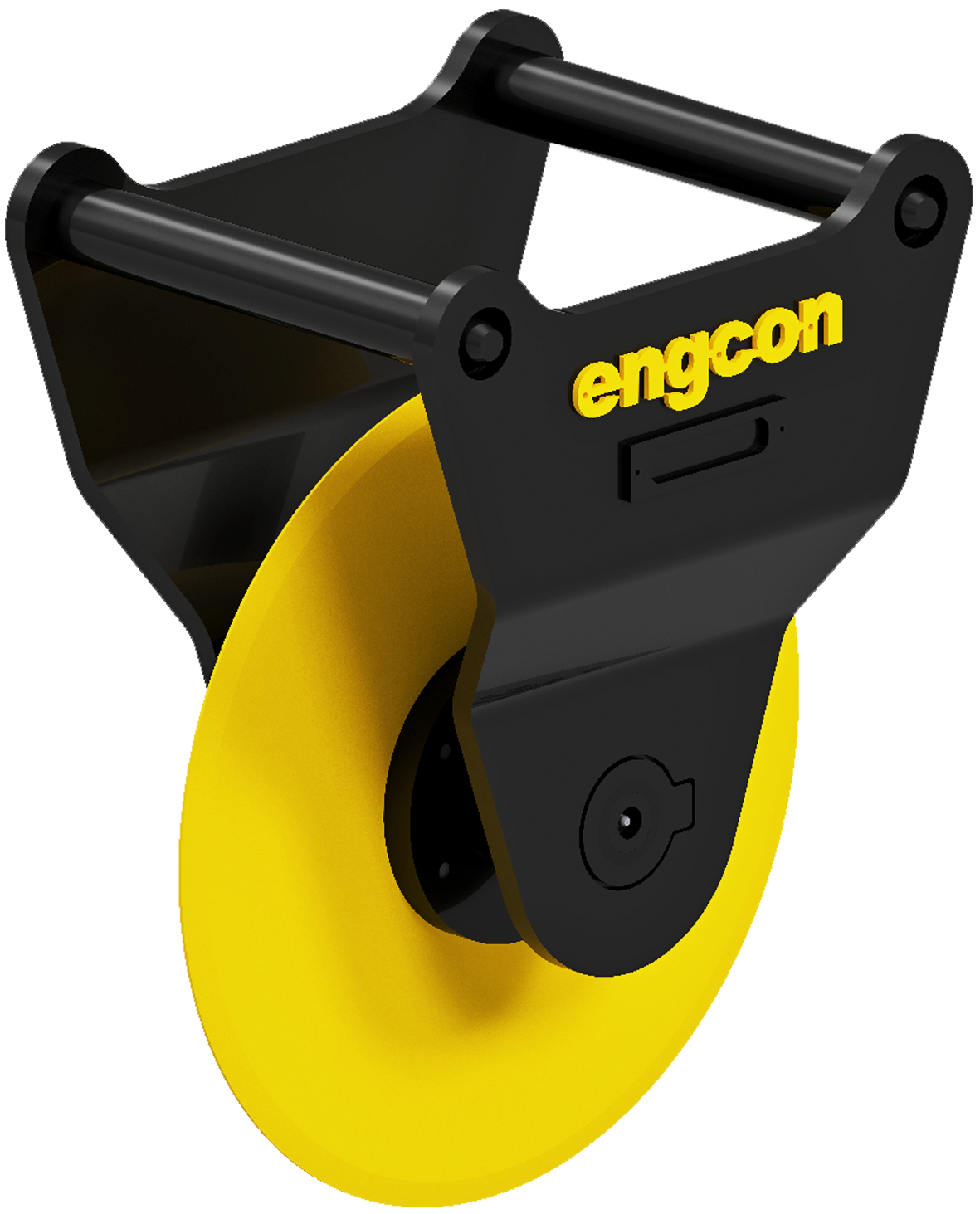

Een asfaltsnijder van engcon snijdt het asfalt netjes af. Dit voorkomt extra onkosten voor asfalt dat loslaat en onnodig wordt weggegraven.Kan ook worden gebruikt voor nette sneden in grasvelden en op andere plaatsen waar nauwkeurigheid heel belangrijk is.

4. Onderhoud

4.1. Om de 8 uur smeren

engcon raadt aan om smering met intervallen van 8 uur uit te voeren.Aanbevolen vet:Wij adviseren en vullen uw product af fabriek met een universeel vet op basis van minerale olie met EP additief, verdikt met lithium zeep en een hardheid van (NLGI) 2. Bij strenge vorst raden wij hardheid (NLGI) 1 aan te gebruiken.

4.1.1. Smering asfaltsnijder

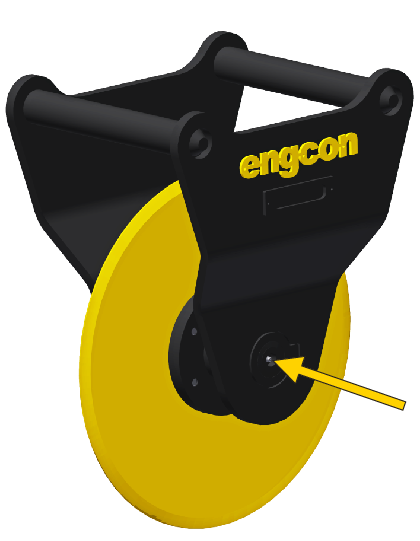

De pijl toont de smeernippel.Hoeveelheid vet: 5-8 g

5. Stickers

Aanwijzingen en stickers die op de machine zijn aangebracht, zoals waarschuwingsbordjes moeten duidelijk leesbaar zijn en worden gehouden. Voor bestelling van nieuwe dient u met uw leverancier contact op te nemen.

	Waarschuwing
	Vervang beschadigde/onleesbare stickers/plaatjes voordat de machine in gebruik wordt genomen. Risico op persoonlijk letsel en schade aan eigendom.

5.1. Waarschuwingsstickers

5.1.1. Waarschuwingsstickers in cabine

De stickers zitten normaal gesproken goed zichtbaar rechts van de bestuurder.

5.1.1.1. 9000157

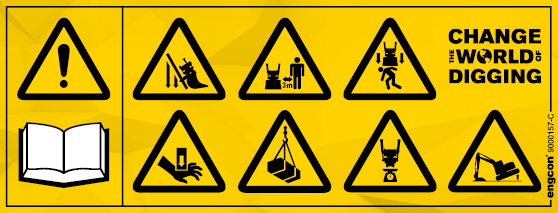

Afbeelding1. Waarschuwingssticker aan rechterzijde van de machinist.

5.1.2. Beschrijving van symbolen

	Werk voorzichtig tijdens hantering van lange voorwerpen. Houd rekening met het levende gewicht en het toenemende risicogebied.
	Sta of zit nooit onder een opgeheven werktuig!
	Houd afstand voor draaiende, kantelende en zijdelingse verplaatsing van werktuigen! Risicogebied 3 meter.
	Beknellingsgevaar bij beweegbare onderdelen.
	De voor de machine goedgekeurde kantelbelasting mag nooit worden overschreden.
	Sta of zit nooit onder een hangende lading.

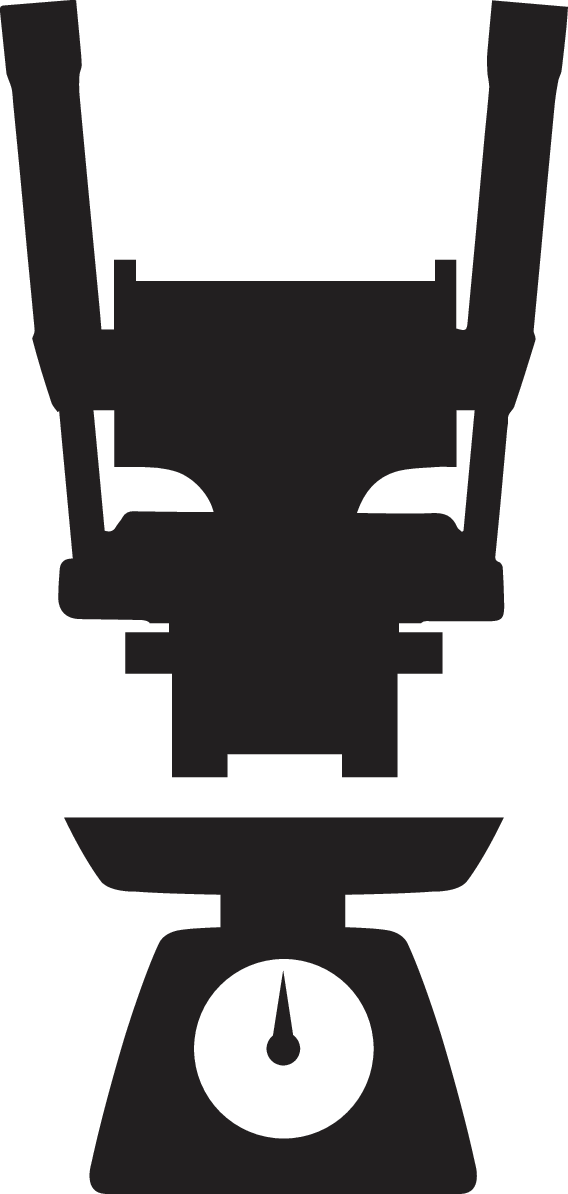

	Belangrijk om het gewicht van het draaikantelstuk af te trekken bij de hefberekening.
	Lees de gebruikershandleiding.

6. Technische gegevens

6.1. Asfaltsnijder

Type	Diameter (mm)	Snijdiepte (mm)	Gewicht (kg)	Ophanging
TC03	370	100	29	S30/150
TC03	370	100	30	S30/180
TC06	370	100	40	S40
TC12	470	150	55	S45
TC12	470	150	60	S50
TC19	470	150	70	S60
TC33	470	150	90	S70
TC33	470	150	110	S80
TC33	470	150	200	S1
