Förord

Bäste kund,
tack för ditt val av produkt från engcon.engcon är marknadsledande inom redskap för grävmaskiner. Vi står för innovation, kunskap och erfarenhet och utvecklar våra produkter med kundens behov i fokus. Besök gärna vår hemsida för kontaktinformation samt information om vårt övriga produktutbud.www.engcon.com

1. Inledning

1.1. Allmänt

Denna monteringsanvisning innehåller viktig information om hur din produkt monteras och installeras. Innan du börjar montera och använda produkten är det viktigt att du tagit del av och förstått monteringsanvisningens innehåll, speciellt avsnitten som beskriver säkerhet. Utöver denna monteringsanvisning ska du ha tagit del av och förstått gällande säkerhetsinformation för den aktuella basmaskinen samt eventuell övrig utrustning.Information, bilder, illustrationer och specifikationer baseras på den produktinformation som fanns tillgänglig vid tidpunkten för tryckning av monteringsanvisningen. Bilder och illustrationer i monteringsanvisningen är typexempel och inte avsedda att vara exakta avbildningar av olika delar av produkten. Vi förbehåller oss rätten att göra ändringar utan föregående information. Kontrollera alltid att du har den senaste versionen av monteringsanvisningen. Den senaste versionen hittar du genom att logga in på www.engcon.com.

1.2. Skrotning och återvinning

engcon strävar kontinuerligt efter att minska sin miljöpåverkan. 99% av våra produkter består av återvinningsbart material. Allt montage och servicearbete ska ske enligt lagar och förordningar inom områdena miljö, hälsa och arbetsskydd. Med detta avses allt arbete, hantering, förvaring och omhändertagande av överblivet material. För att undvika förorening av mark och vatten ska spill undvikas. Om det ändå uppstår ska det tas om hand.Farligt avfall får enbart omhändertas av de som har tillstånd för detta. Allt avfall som uppkommer ska omhändertas enligt gällande lagar och förordningar:

- Metall och plast materialåtervinns.

- Hydraulslang energiåtervinns vanligen (sorteras som farligt avfall).

- Olja och fetter energiåtervinns vanligen (sorteras som farligt avfall).

- Elektroniska komponenter materialåtervinns (sorteras som farligt avfall).

- Förpackningsmaterial källsorteras och materialåtervinns.

- Papper källsorteras och materialåtervinns.

Vid tveksamhet, kontakta miljöansvarig på engcon.

1.3. Teknisk support och reservdelar

På www.engcon.com återfinns kontaktuppgifter för support och reservdelar.

1.4. Produktgodkännande

1.4.1. Försäkran om inbyggnad

Försäkran avser styrsystemet engcon DC2 QSC.engcon åtar sig att på nationell myndighets motiverade begäran överlämna relevant information om produkten.Styrsystemet får inte tas i drift förrän den fullständiga maskinen som styrsystemet ska byggas in i överensstämmer med direktiv 2006/42/EG.engcon försäkrar att styrsystemet överensstämmer med nedan angivna grundläggande säkerhetskrav enligt bilaga 1, punkterna 1 och 3, i direktiv 2006/42/EG, och att relevant dokumentation enligt bilaga 7, avsnitt B, har sammanställts. Vi försäkrar att styrsystemet överensstämmer med direktiv 2014/30/EU samt 2006/42/EG.

Harmoniserade standarder	Benämning
SS-EN ISO 13849-1:2008	Maskinsäkerhet - Säkerhetsrelaterade delar av styrsystem - Del 1: Allmänna konstruktionsprinciper
SS-EN ISO 12100:2010	Maskinsäkerhet - Allmänna konstruktionsprinciper - Riskbedömning och riskreducering
SS-EN 474-1:2006+A3:2018	Anläggningsmaskiner - Säkerhet - Del 1: Allmänna krav
SS-EN 474-5:2006+A4:2013	Anläggningsmaskiner - Säkerhet - Del 5: Krav för hydrauliska grävmaskiner
SS-EN 60204-1:2006	Maskinsäkerhet - Maskiners elutrustning - Del 1: Allmänna fordringar
SS-ISO 15998:2008	Anläggningsmaskiner - System för funktionsstyrning med elektroniska komponenter - Prestandakriterier och - Provning för funktionssäkerhet
SS-EN 13309:2010	Anläggningsmaskiner - Elektromagnetisk kompatibilitet för maskiner med elinstallationer
SS-ISO 13031:2016	Anläggningsmaskiner – Snabbkoppling – Säkerhet

Krister Blomgren - Firmatecknare, engcon Nordic AB

Behörig person att sammanställa den tekniska dokumentationen:Christian Olsson – Produktägare, Arenavägen 4, 831 58 Östersund, Sverige

2. Säkerhet

	Anmärkning
Angiven säkerhetsinformation är oberoende av basmaskin och direkt knuten till engcon DC2.

2.1. Allmänt

Det är viktigt att du tagit del av och förstått alla varningstexter innan du påbörjar monteringsarbetet/användandet av produkten och eventuella medföljande tillbehör. Varningstexterna belyser potentiella risker samt hur dessa undviks. I denna monteringsanvisning förekommer följande varningsnivåer:

	Fara
	Anger att en olycka kommer inträffa om föreskriften inte följs. Risk för personskada eller dödsfall.

	Varning
	Anger att en olycka kan inträffa om föreskriften inte följs. Risk för personskada eller dödsfall.

	Försiktighet
	Anger att en olycka kan inträffa om föreskriften inte följs. Risk för personskada.

	Viktigt
Anger att en olycka kan inträffa om föreskriften inte följs. Risk för skada på egendom, process eller omgivning.

	Anmärkning
Anger extra information som kan underlätta utförande eller förståelse för särskilda moment.

3. Leveransinnehåll

3.1. 8001472 MIG2-DC2-AN-MAP51-8R-6NO-3NO/NC-1FNR

Artikelnummer	Benämning	Antal
8001239	GripMIG2-R-DC2-AN-MAP54-4R-2NO-2NO/NC-1FNR	1
8001240	GripMIG2-L-DC2-AN-MAP54-4R-4NO-1NO/NC	1
8001470	FNR Breakout DX57W-5A	1
841161	Decal - Symbol sheet - MIG2	2
842047	Decal sheet - Warning changed function - DC2	1
842191	Decal - MIG2 - Empty - 2R thumb - DC2	1
842192	Decal - MIG2 - 2R thumb	1
9000537	Installation instructions-MIG2-Doosan DX57W-5-8001472	1
9000784	Decal - Digital documentation - 90x25	1

4. Installation

Innan montering påbörjas är det viktigt att kontrollera nödvändig tilläggsdokumentation. Vid leverans är din produkt och tilläggsdokumentation i möjligaste mån anpassad till din basmaskin.

	Varning
	Bryt strömmen vid arbete i elsystemet samt avlägsna strömförande föremål innan arbetet påbörjas. Risk för personskada.

	Varning
	Vid tveksamhet om kunnande, utrustning eller arbete gällande säkerhetsdetaljer, kontakta återförsäljare eller engcon Nordic AB. Felaktig montering påverkar säkerheten.

	Viktigt
Montage och installation får endast utföras av tillverkarens auktoriserade verkstad. Förändringar i montaget får inte utföras utan tillverkarens medgivande.

	Viktigt
Underhåll och reparation av elsystem får endast utföras av fackutbildad person.

4.0.1. Demontera originalhandtag

4.0.1.1. Översikt

Position	Beskrivning
1	Vänster handtag
2	Höger handtag

4.0.1.2. Mät höjd på originalhandtag

Genom att mäta höjden på originalhandtagen vet du hur höga MIG2-handtagen ska vara när de senare monteras.

4.0.1.3. Demontera paneler

Demontera paneler på höger och vänster sida.

4.0.1.4. Demontera originalhandtag

Demontera originalhandtag inklusive kablage.Spara kontramuttern för överflyttning till MIG2-montaget.

Position	Beskrivning
1	Kontramutter

4.0.2. Montera FNR breakout-kabel 8001470

- Koppla isär kontaktstycke CN15 under golvet vid rattkonsolen, koppla in FNR breakout-kabeln.

- Dra FNR-breakout-kabeln under golvet enligt den streckade delen av det orangea strecket, för upp kabeln in i hytten och dra den vidare till högra handtagskonsolen.

4.1. Montera MIG2-handtag

4.1.1. Montera fästskruv

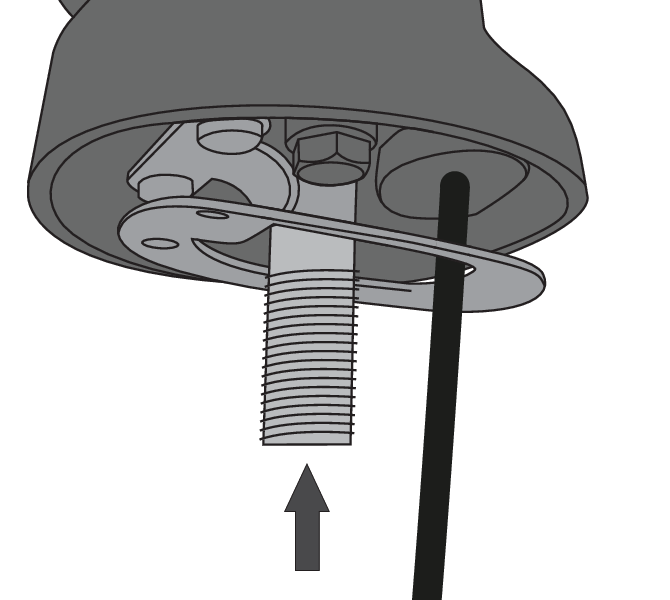

Montera fästskruven i kulleden som sitter monterad i handtaget med åtdragningsmoment 20Nm.

	Anmärkning
Fästskruven kan eventuellt behöva kapas innan montering så att MIG2-handtagen får samma höjd som originalhandtagen.

4.1.2. Montera handtag i handtagsfäste

Montera kontramutter på MIG2-handtaget, montera sedan MIG2-handtaget i maskinens handtagsfäste.

4.1.3. Infästning

1. Lossa på låsskruven som sitter under handtaget, då frigörs kulleden.

2. Justera vinkel och vridning på handtaget efter eget önskemål.

3. Skruva åt låsskruven för att bibehålla justeringen av handtaget med åtdragningsmoment 8Nm.

4.1.4. Kabeldragning vid fästskruv

Linda kabeln ett varv runt fästskruven och säkerställ att den inte sträcks.Dra kabeln vidare och säkerställ att den inte kan utsättas för klämrisk eller annan skada.

4.1.5. Placera krympslang

Placera krympslangen där den ger bäst skydd för kabeln, värm vid behov.

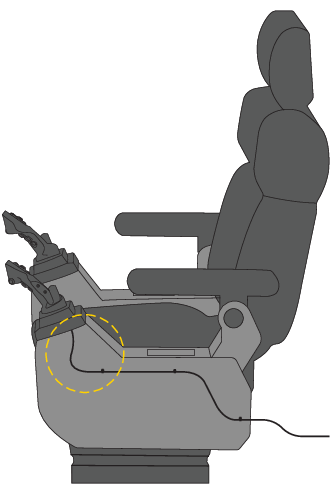

4.1.6. Kabeldragning i konsol

Montera kabeln längs befintlig kabelstam, fäst kabeln på lämpliga ställen och kontrollera att den inte sträcks.

	Viktigt
Säkerställ att kabeln inte riskerar att sträckas mellan handtaget och första fästpunkten.

4.1.7. Fila ner vassa kanter

Kontrollera att kabeln inte ligger mot en vass kant. Fila ner de vassa kanterna.

4.1.8. Täckbricka handstöd

Position	Artikelnummer	Beskrivning
1	841892	Cover Hand support-Left-MIG2
2	841893	Cover Hand support-Right-MIG2
3	1027291	Thermoplastic screw TPPT 4,0x12 FZ Black
4	841865	Hand support-Left-MIG2
5	841866	Hand support-Right-MIG2
6	8002140	Cover hand support spare part kit - MIG2
7	8001369	Hand support spare part kit - MIG2

4.1.9. Infästingssats

Position	Artikelnummer	Beskrivning
1	8000196	Attachment kit-MIG2 left
2	8000195	Attachment kit-MIG2 right

4.1.10. Bälgbricka (standard)

Position	Artikelnummer	Beskrivning
1	1033831	Bellow plate adapter-MIG2
2	1027291	Thermoplastic screw TPPT 4,0x12 FZ Black

4.1.11. Koppla in handtag

Position	Artikelnummer	Beskrivning
1	8001240	Vänster MIG2-handtag
2	8001239	Höger MIG2-handtag
3		Kopplas ihop med emuleringskabel QSC.
4		Kontaktstycke X21, kopplas ihop med kontaktstycke X2 (L) på kabel 841190.
5		Kopplas till motsvarande kontaktstycke i maskinen.
6		Kopplas till motsvarande kontaktstycke i maskinen.
7		Kontaktstycke X22, kopplas ihop med kontaktstycke X2 (R) på kabel 841190.
8		Kopplas till FNR breakout-kabel 8001470.

4.1.12. Återmontera damask

Dra upp damasken och kläm fast den under handtaget med hjälp av bälgbrickan.

Position	Beskrivning
1	Bälgbricka.

4.1.13. Återmontera panel

Avsluta med att återmontera paneler.

4.2. Dekaler

	Varning
	Byt skadade/oläsbara skyltar/dekaler innan maskinen tas i bruk. Risk för person- och egendomsskada.

Applicera medföljande dekaler vid förarplats på ett väl synligt ställe som inte stör föraren.

5. Avslutande åtgärder

5.1. Dokumentkontroll

	Varning
	Kontrollera att funktionsdekalen stämmer överens med maskinfunktionerna innan arbete påbörjas. Risk för personskada.

	Viktigt
Försök inte använda eller underhålla engcons produkter innan du läst och har förståelse för all information om dem och basmaskinen. Var mycket uppmärksam på säkerhetsinformationen.

Se till att installationen är dokumenterad korrekt. Kontrollera att:

- Bruksanvisningen för styrsystemet är ifylld med aktuell information.

- Bruksanvisningen för maskinen är uppdaterad så att det inte finns tvetydig information.

- Bruksanvisningen för maskinen finns tillgänglig i maskinen vid leverans.

- Bruksanvisningen för styrsystemet finns tillgänglig i maskinen vid leverans.

- Alla funktioner överensstämmer med dekaler och bruksanvisning för basmaskinen och för styrsystemet.

5.2. Dokumentera installationen

Fyll i maskinkort eller liknande för att dokumentera installationen. Notera vilka instruktionsböcker (med versionsnummer) som använts för installationen och fyll i eventuell checklista.Denna information är viktig vid reparationer, service, eventuella garantianspråk på maskinen och ska finnas tillgänglig att visa upp vid en eventuell marknadskontroll.

	Anmärkning
Checklista för installationen finns i bruksanvisningen för styrsystemet.

6. Dekaler

Maskinens anvisningar, dekaler och varningsskyltar måste vara och hållas tydligt läsbara. Kontakta engcon för beställning av nya.

	Varning
	Byt skadade/oläsbara skyltar/dekaler innan maskinen tas i bruk. Risk för person- och egendomsskada.

6.1. Dekaler handhavande

I detta avsnitt visas medföljande dekaler.

6.1.1. 841161

6.1.2. 842047

6.1.3. 842191

6.1.4. 842192

7. Ritningar och scheman

7.1. 8001244 (Handtag 8001240)

7.2. 8001245 (Handtag 8001239)

7.3. 8001470
